LMD F30-A/AB

POŽÁRNÍ PODHLED

LMD F30-A/AB

Bandrastrový podhled s viditelným nosným pásem (bandrastrem) v jednom směru pro uložení podhledových desek.

Bandrastrový podhled s viditelným nosným pásem (bandrastrem) v jednom směru pro uložení podhledových desek.

Tento typ podhledu je vhodný tam, kde se očekává možnost instalace dělících příček. Do bandrastrů je možné kotvit příčky bez omezení odklápění podhledových kazet.

Komponenty bandrastrového podhledu:

BANDRASTR:

Nosný pás zavěšený spojkami na závěs typu vernier. Je umístěný většinou kolmo na fasádu a slouží pro uložení desek a případně kotvení příček.

  • Profil je standardně rovný, ale může být se stínovými drážkami
  • Šířka bandrastru 100, 125, 150, nebo 200 m
PODHLEDOVÉ KAZETY:

Obdélníkové kazety ukládané na nosné bandrastry. Kazety jsou k sobě vedle sebe ukládány na sraz. Kazety lze vyjmout nebo sklopit v závislosti na typu kazety.

Přeslech mezi místnostmi lze zlepšit polopříčkou nad bandrastrem nebo přidáním sdk desky na podhledové kazety (LMD-B 100 SD). Do bandrastrů lze vkládat svítidla

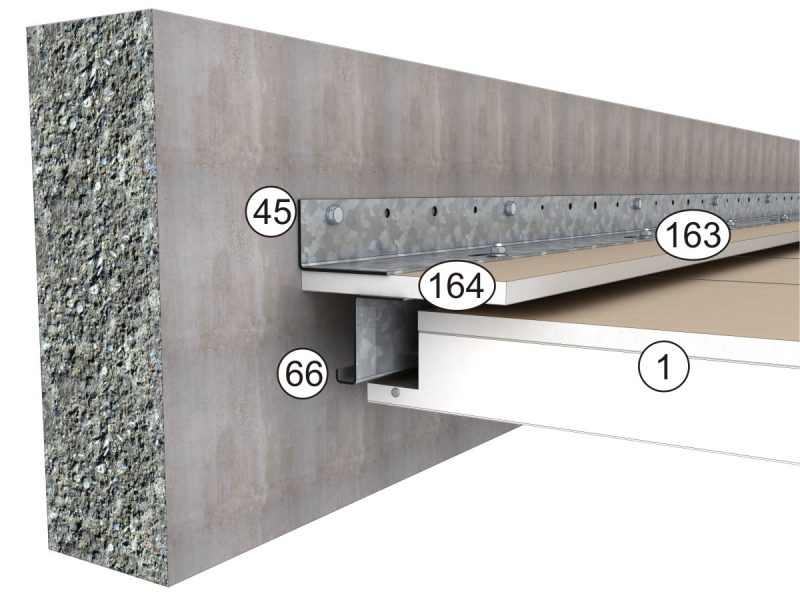

CONSTRUCTION

1 – ceiling element
45 – L-angle
66 – Hook-On profile
163 – screw connection
164 – plasterboard strip

WALL CONNECTION OPTIONS

  • massive walls
  • plasterboard partitions
  • plasterboard frieze
  • plasterboard barrier
  • bracket fastening

CEILING ELEMENTS

Type 8:

  • with mineral wool
  • length: 500 – 3,000 mm (depending on the length-to-width ratio)
  • width: 200 – 847 mm (depending on the length-to-width ratio)

Type 9:

  • without mineral wool
  • length: 500 – 2,610 mm (depending on the length-to-width ratio)
  • width: 200 – 847 mm (depending on the length-to-width ratio)

**************************************

KONSTRUKCE

1 – podhledová deska
6 – L-profil
8/9/55 – závěs typ vernier
54 – bandrastr
78 – šroubový spoj

MOŽNOSTI UKONČENÍ U STĚNY

  • L-profil
  • stínová lišta
  • otevřená spára

PODHLEDOVÉ KAZETY

Typ 1:

  • pokládané na bandrastr
  • délka: 250 – 3,300 mm
  • šířka: 200 – 1,250 mm

Typ 2:

  • pokládané na bandrastr s hákovým uložením: 250 – 3,300 mm
  • šířka: 200 – 1,250 mm

Typ 3:

  • pokládané na bandrastr s výřezem pro sklopení kazety
  • délka: 250 – 3,300 mm
  • šířka: 200 – 1,250 mm

Typ 4:

  • pokládané na bandrastr s pantem nebo hákem pro sklopení a posun na delší straně
  • délka: 250 – 3,000 mm (podle poměru délky a šířky)
  • šířka: 200 – 1,250 mm (podle poměru délky a šířky)

Type 6:

  • pokládané na bandrastr s pantem nebo hákem pro sklopení a posun na kratší straně
  • délka: 250 – 3,000 mm (podle poměru délky a šířky)
  • šířka: 200 – 1,250 mm (podle poměru délky a šířky)

Podrobnější informace najdete v technických listech.

AKUSTICKÉ HODNOTY

αw = až 0,75, třída A dle EN ISO 354
NRC = až 0,80 dle ISO 354, dle ASTM C 423

Reakce na oheň

A2-s1, d0 dle ČSN EN 13501-1
třída A (IBC) dle ASTM E 84

DEKLARACE PRODUKTU

Deklarace poskytuje rozsáhlé informace o všech účincích produktu na životní prostředí. Může být použita ve fázi plánování nebo výběrového řízení k posouzení všech aspektů týkajících se udržitelnosti. Slouží jako databáze pro certifikační systémy budov, jako jsou LEED, DGNB, BNB a BREEAM.

PROHLÁŠENÍ (PDF)

EPD (Environmentální prohlášení o produktu)

Výrobek má specifické EPD podle platných norem. (EN 15804/ISO 14025)
Číslo prohlášení: EPD-LIN-2014223-IAA1-CS

EPD (Environmentální prohlášení o produktu) (PDF)

EKONOMIKA OBĚHU

Produkt má certifikát C2C v certifikátu “Silver”
CERTIFIKACE: 3187
Zavedením ideologie ekonomiky oběhu se vyhýbáme odpadům, toxickým látkám a znečištění životního prostředí. Cílem je dosáhnout technického cyklu, který zajistí oddělení jednotlivých součástí výrobku a jejich úplné opětovné použití v dalším výrobním procesu.

třída expozice A (interiér) dle ČSN EN 13964, tabulka 8 a 9

OCHRANA PROTI EXPLOZI

až 63 kPa explozivního tlaku

VZDUCHOTECHNICKÉ KOMPONENTY

K dispozici jsou tyto vzduchotechnické komponenty:
AIRBOX S – vyústka přívodu vzduchu
AIRBOX E – vyústka odtahu vzduchu
AIRBEAM – topné/chladící trámy

CHLADÍCÍ A TOPNÁ FUNKCE

Systém s integrovaným topení a chlazením: PLAFOTHERM® E 213.

SVÍTIDLA

Integrovaná SVÍTIDLA LINDNER

AKUSTICKÉ VLOŽKY

Akustické vložky na bázi minerální vlny v různých tloušťkách zvyšují výrazně akustický útlum podhledu.

ODOLNOST PROTI NÁRAZU MÍČŮ

Systéem detailů zvyšující odolnost proti letícím míčům ve sportovních halách: LMD-E 213 BWS.

ODOLNOST PROTI VĚTRU

Systém s testovanou odolností proti tlaku a sání vzduchu : LMD-E 213 WL.

  • V případě zájmu o zaslání technických listů nebo detailů nám zašlete žádost emailem na
    info@lindner.cz nebo využijte kontaktní formulář zde: PODPORA

Kovové Bandrastrové podhledy – CHARAKTERISTIKA

Bandrastrové podhledy jsou vhodné tam, kde se plánují změny pomocí přemístitelných příček

  • Možné použít více způsobů vyjímání nebo sklápění desek
  • Prostorově úsporný stropní systém s nízkou konstrukční výškou
  • patří cenově k levnějším typům podhledů
