LMD-E 300
Jednoduché, čisté a ekonomické řešení chodbového podhledu
TECHNICKÁ DATA
Materiál: pozinkovaný ocelový plech
Hmotnost: cca 7 – 9 kg/m² (bez příslušenství / instalací)
Přístupnost servisu: možnost vyjmutí kazet bez nutnosti nářadí
Ukončení u stěny: L-úhelník, profil se stínovou drážkou

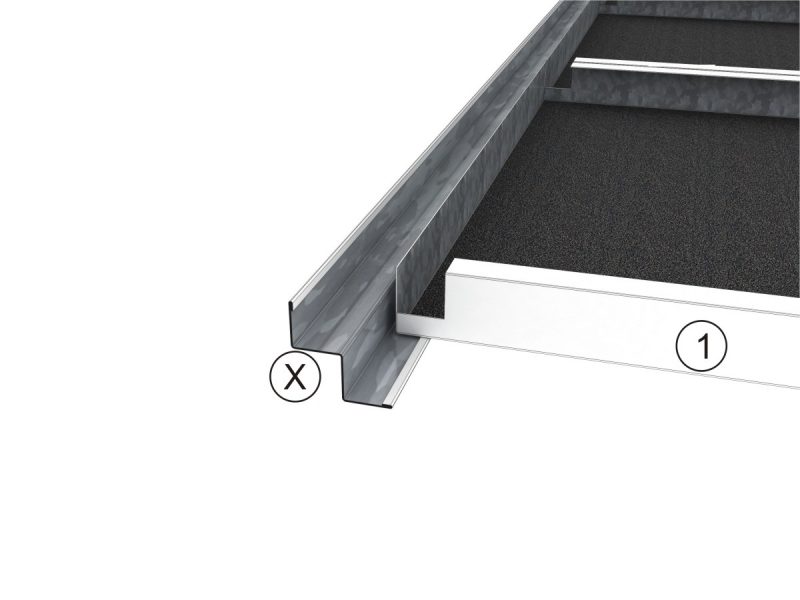

KONSTRUKCE
1 – podhledová kazeta
X – stěnový L-profil
MOŽNOSTI UKONČENÍ U STĚNY
- L-profil
- stínová lišta
Podrobnější informace najdete v technických listech.
STĚNOVÝ PROFIL / STĚNOVÉ PROFILY
Nosný L-profil
Profil je kotvený ke stěně. Profil je vícero typů.
• ocelový 41×25, hliníkový 30×30, hliníkový s přítlačnou funkcí 30×25
Nosný profil se stínovou drážkou
Nosný 2x zalomený profil kotvený ke stěně vytváří stínovou drážku v místě napojení podhledu na stěnu. Profil je potřebného rozměru pro požadovaný účel.
• hliníkový 25x20x20x25
KAZETY
Obdélníkové kazety ukládané na stěnové profily. Kazety jsou k sobě vedle sebe ukládány na sraz nebo přes těsnící pásku tl. 3mm.
LMD-E 300 Typ 1 – položená na stěnové profily
• délka: 250 – 3.000 mm
• šířka: 200 – 1.250 mm
• výška 30, 40, 50 mm
AKUSTICKÉ HODNOTY
vážený koeficient zvukové pohltivosti dle EN ISO 354: αw = 0,15 – 1,00 MHz
třída pohltivosti zvuku dle EN ISO 11654: E – A
koeficient zvukové pohltivosti – Noise Reduction Coefficient dle ASTM C 423: NRC = 0,15 – 0,95
Reakce na oheň
A2 – s1, d0 dle ČSN EN ISO 13501-1, COLOURLINE
A1 dle ČSN EN ISO 13501-1, COLOURLINE A1
třída A (IBC) dle ASTM E 84
třída expozice A (interiér) dle ČSN EN 13964, tabulka 8 a 9
DEKLARACE PRODUKTU
Deklarace poskytuje rozsáhlé informace o všech účincích produktu na životní prostředí. Může být použita ve fázi plánování nebo výběrového řízení k posouzení všech aspektů týkajících se udržitelnosti. Slouží jako databáze pro certifikační systémy budov, jako jsou LEED, DGNB, BNB a BREEAM.
VLASTNÍ PROHLÁŠENÍ (PDF) – ENG
EPD (Environmentální prohlášení o produktu)
Ocelová kazeta
Výrobek má specifické EPD podle platných norem.
Číslo prohlášení: EPD-LIN-20180192-IBC1-EN
EPD (Environmentální prohlášení o produktu) – OCEL (PDF) – ENG
Hliníková kazeta
Výrobek má specifické EPD podle platných norem.
Číslo prohlášení: EPD-TAI-20180164-IBC1-EN
EPD (Environmentální prohlášení o produktu) – HLINÍK (PDF) – ENG
CIRKULÁRNÍ EKONOMIKA / OBĚHOVÉ HOSPODÁŘSTVÍ
Produkt má certifikát Cradle to Cradle Certified® třídy “Gold”
CERTIFIKACE: 5312
Zavedením ideologie ekonomiky oběhu se vyhýbáme odpadům, toxickým látkám a znečištění životního prostředí. Cílem je dosáhnout technického cyklu, který zajistí oddělení jednotlivých součástí výrobku a jejich úplné opětovné použití v dalším výrobním procesu.
SVÍTIDLA
Možnost využití jednotlivých typů svítidel závisí na konkrétním podhledu
AKUSTICKÉ VLOŽKY
ACUSTICA – TEXTILNÍ AKUSTICKÁ VLOŽKA
INSULA – MINERÁLNÍ AKUSTICKÁ VLOŽKA
TECHNICKÝ LIST LMD-E 300 – CZ (PDF)
BROŽURA KOVOVÉ PODHLEDY (PDF)
Specifikace NBS
WWW.THENBS.COM
WWW.RIBAPRODUCTSELECTOR.COM
Obsah BIM
WWW.BIMOBJECT.COM
info@lindner.cz nebo využijte kontaktní formulář zde: PODPORA
Krajský soud v Praze
LMD-E 300 CHODBOVÝ – CHARAKTERISTIKA
Chodbový podhled LMD-E 300 je vhodný do chodeb, se záměrem klást desky od stěny ke stěně. Vyznačuje se velmi snadnou instalací. Nosnou konstrukci tvoří většinou úhelníky kotvené ke stěně na které se volně pokládají podhledové kazety. Jedná se tedy o nejjednodušší a nejekonomičtější variantu plošných kovových podhledů.
- Kazety volně položené na stěnové úhelníky
- Možnost stínové drážky pomocí zalomeného stěnového úhelníku
- Jednoduchá a rychlá montáž
- Ekonomické řešení kovových podhledů v chodbách
- Snadná obsluha
- Až do šířky chodby 3m bez nutnosti vnitřních závěsů
