Zdvojené podlahy Lindner

Zdvojené podlahy LINDNER jsou zvýšené dvojité podlahy s dutinou pro rozvody médií moderních budov, zvláště administrativních, datových center a serveroven. Desky 600/600 mm osazené na ocelových sloupcích s příslušenstvím tvoří dutinu pro rozvod médií.

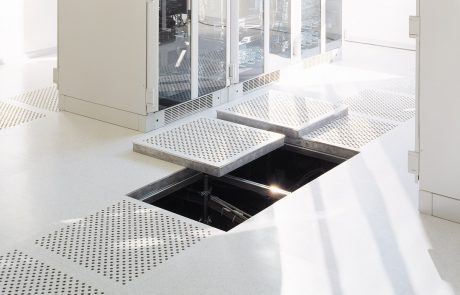

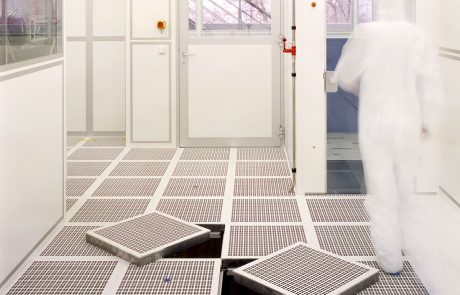

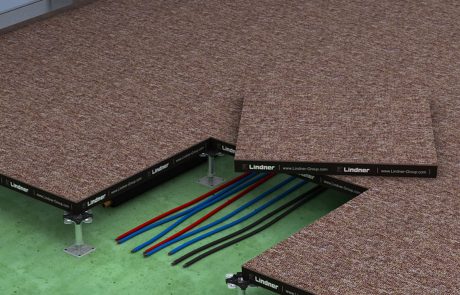

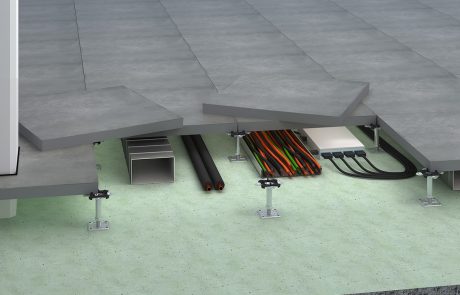

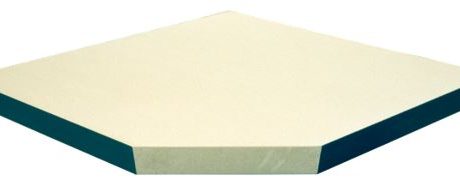

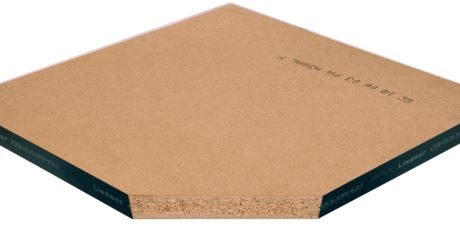

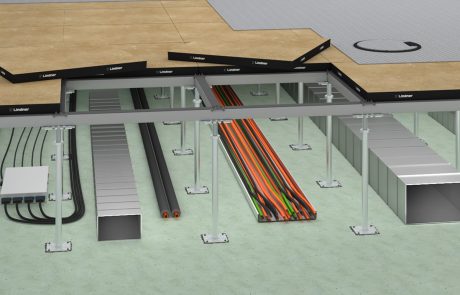

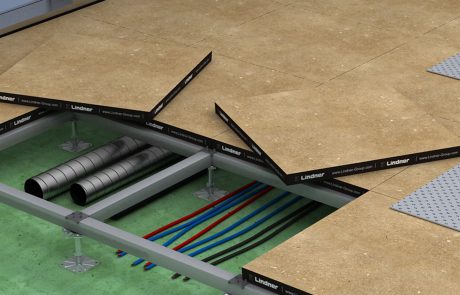

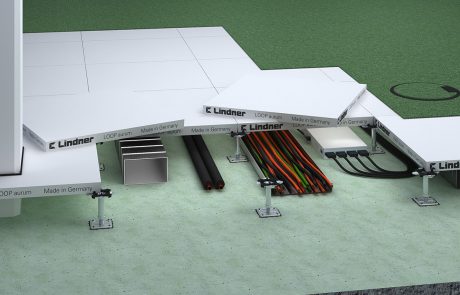

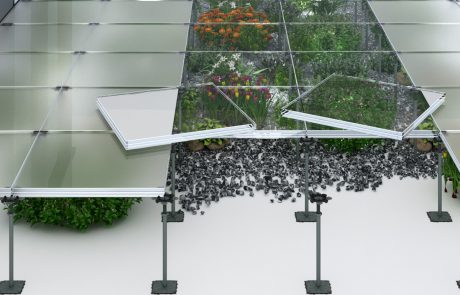

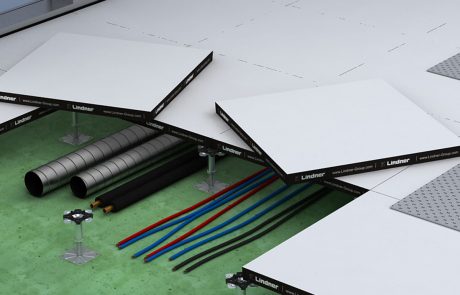

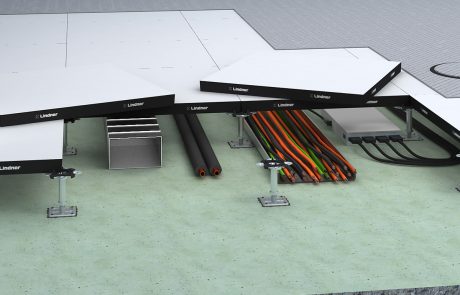

Nabízíme několik typů zdvojené podlahy podle desek a to dřevotřískové desky LIGNA, kalciumsulfátové NORTEC, skleněné LUMEN nebo hliníkové PRODATA.

Veškeré typy zdvojených podlah Lindner splňují všechny parametry ČSN EN 12825-zdvojené podlahy a deklarované hodnoty jsou výsledkem zkoušek na systému zdvojených podlah se všemi komponenty Lindner.

Jakosti výroby všech komponentů zdvojených podlah Lindner jsou samozřejmě kontrolovány  v souladu s normami ISO 9000. Lindner zdvojené podlahy  splňují nejpřísnější požadavky LEED a BREAM, která je důležitou součástí moderních budov. Jsou vyráběny v Německém Arnstorfu a Dettelbachu.

  • zdvojená podlaha nortec s nalepeným kobercem
  • zdvojená podlaha ligna s kobercem
  • zdvojená podlaha ligna s nalepeným kobercem
  • zdvojená podlaha nortec s mramorem
  • zdvojená podlaha ligna se dřevem
  • zdvojená podlaha ligna s antistatickým vinylem
  • zdvojená podlaha s ligna s povrchem bambus
  • zdvojená podlaha s ligna s c-profily
  • zdvojená podlaha nortec comfort
  • campeon
  • campeon
Základní charakteristika konstrukce
  • modulové desky různých typů (dřevotřískové, kalciumsulfátové, hliníkové, skleněné) rozměru 600×600 mm, tloušťky  15 mm – 44 mm
  • horní povrch desky: bez krytiny (pro dodatečnou pokládku kobercových nebo vinylových čtverců) nebo s aplikovanou krytinou (PVC, linoleum, ker. dlažba, dřevo, apod.)
  • spodní stana desky: holá, hliníková fólie nebo ocelový pozinkovaný plech (z důvodu zvýšení únosnosti)
  • boční hrany desek: ochranná plastová lišta vodivá, nebo nevodivá
Výhody zdvojených podlah Lindner
  • Zdvojené podlahy Lindner vynikají velkou přesností a kvalitou
  • Německá kvalita všech originálních komponentů LINDNER včetně lepidel
  • Krátké dodací termíny díky výrobě všech komponentů ve vlastních výrobnách LINDNER
  • Garantované deklarované parametry testované v nezávislých laboratořích
  • Snadná doložitelnost parametrů a dokumentů potřebných pro certifikace LEED a BREAM

Typické využití

– kanceláře administrativních budov

– serverovny a velíny

– výzkumné prostory a dílny

– průmyslové a technologické prostory

Technické parametry

Typ desky:  Vysoce zhutněná dřevotříska nebo kalciumsulfát 600/600 mm
Zátěžová třída / mezní zatížení:  1 – 6 / 4 – 22 kN
Reakce na oheň: A/B/C
Požární odolnost:  F 30, REI 30
Elektrostatická vodivost:  ≥106  W
Tloušťka desky:  15 – 44 mm
Finální výška podlahy :  45 – 2000 mm

konstrukční detaily

Vyberte si detail zdvojené podlahy Lindner kliknutím na odkazy níže. Potřebujete-li soubory ve formátu dwg, napište nám, stejně tak, pokud nenajdete požadovaný detail.

Schodové ukončení zdvojené podlahy s čelem

Zdvojená podlaha s objektovou dilatací u stěny

Zdvojená podlaha s objektovou dilatací v ploše

Řez podlahou

Napojení zdvojené podlahy na monolitickou podlahu

Přechod 2 výšek zdvojené podlahy 1

Přechod 2 výšek zdvojené podlahy 2

Zdvojená podlaha s CL profily

… s CM profily

Zdvojená podlaha s RL trámky

…. s RM trámky

….. s RO trámky

Detail přemostění profilem CL do 600 mm

Detail přemostění profilem CM do 1200 mm

Detail přemostění profilem CH do 1800 mm

Zdvojená podlaha s CL profily a rámem CM

Zdvojená podlaha s CM profily a rámem CH

Fixace konzolové desky 1

Napojení zdvojených podlah s různými krytinami

Technické listy

Kliknutím na název podlahy se otevře technický list na nové stránce. Jednotlivé typy podlah rozdělené podle únosnosti.

Třída 1 – mezní únosnost 4 kN:

LIGNA B 28 ST x M

LIGNA B 30 ST x M

LIGNA L 38 AL x M

LIGNA K 38 AL AL x M

LIGNA K 38 ST x M

NORTEC G 30 ST x M

NORTEC L 30 x M

NORTEC L 36 x M

Třída 2 – mezní únosnost 6 kN:

LIGNA S 38 AL x SW + CL

NORTEC L 38 x M

NORTEC U 30 ST x M

Třída 3- mezní únosnost 8 kN:

Ligna K 38 AL x H + RL

LIGNA K 38 AL x SW + CL

Ligna K 38 AL x H + RM

NORTEC U 34 ST x H

NORTEC L 38 x SW + CM

Třída 5 – mezní únosnost 10 kN:

LIGNA L 38 ST x SW + CL

LIGNA S 38 ST x SW + CL

Ligna S 38 ST x H + RM

NORTEC power X 40 x H

NORTEC U 38 ST x H

NORTEC L 38 ST x SW x CS

NORTEC U 34 ST x H + RM

NORTEC U 34 ST x SW + CM

NORTEC U 36 ST x SW x CL

Třída 5 – mezní únosnost 12-22 kN:

NORTEC power YP 44 ST x SW120 + CM

NORTEC U 38 ST x SW x CS

Pozn.:

  1. V souladu s ČSN EN 12825 – Zdvojené podlahy jsou zatříděny do 6ti tříd podle mezního bodového zatížení, které musí systém vydržet v jakémkoliv bodě. 1. třída jsou 4 kN, 2. Třída 6 kN……až 6. třída – 12 kN. Provozní únosnost je považováno jako 1/2 mezního zatížení a to by mělo být bráno v úvahu při návrhu zdvojené podlahy. Plošné zatížení nemá být považováno jako charakteristická vlastnost zdvojených podlah, proto ani není takto podle normy testováno.
  2. Zdvojené podlahy vyšší třídy vždy splní nižší třídu, většinou s lepším zatříděním průhybu (třídy A (2,5 mm), B (3,5 mm) a C (4 mm)).

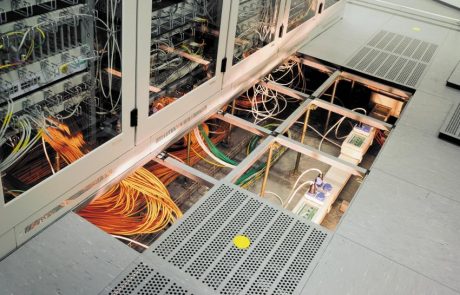

spodní nosná konstrukce

1. Ocelové sloupky



  • Výška: 20 mm až 2.200 mmRŮZNÉ TYPY
  • Materiál: ocel chráněná proti korozi zinkováním
  • Různé typy pro různé zátěžové třídy
  • Možnost osazení trámků a rámů

 2. Trámky

  • Materiál: ocel chráněná proti korozi zinkováním
  • Různé výšky a tloušťky pro různé únosnostiTrámky
  • Typ RO (h = 7,5 mm), Typ RL (h = 35 mm), Typ RM (h = 54 mm)
  • Použití: pouze pro systémy zdvojených podlah
  • Osazení na standardní sloupky zaklapnutím nebo přišroubováním

3. Rámové C-profily

C-profily

  • Materiál: ocel chráněná proti korozi zinkováním
  • Různé výšky a tloušťky pro různé únosnosti
  • Použití: pro zdvojené podlahy a pro systém stupňovitých podlah Floor and More ARENA
  • Šroubují se na hlavice sloupků

4. Akustické podložky

Možný doplněk podložka pod sloupky PGR PGR32003210 z drcené gumy, rozměru
100/100/10 mm, snižující kročejový hluk o 21 dB

.

Příslušenství

dilatační spáry                    akustické a vzduchové předěly

dilatační spáry      akustické a požární předěly

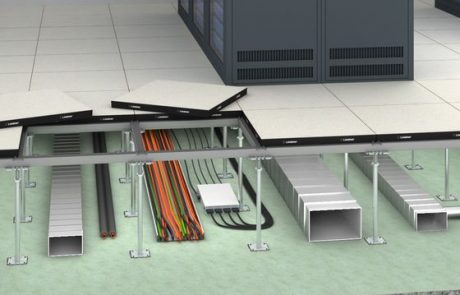

elektroboxy                          rámové konstrukce

elektrobox      rámové konstrukce

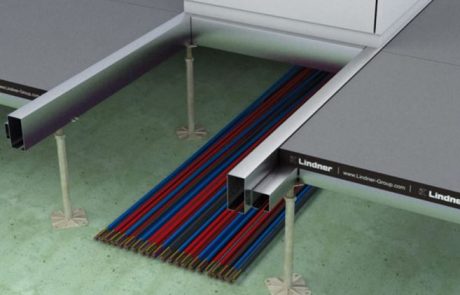

kabelové plošiny              přemostění

kabelové plošiny     přemostění

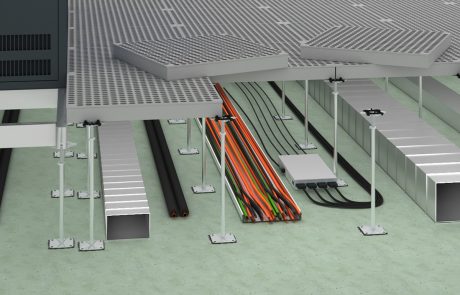

schodové zakončení         ventilační desky

schodová zakončení       ventilační desky a mřížky

Pokud si nebudete vědět rady s návrhem, potřebujete nabídku, chcete koupit výrobky Lindner, obraťte se na nás na kontaktech zde
