LMD-E 312

LMD-E 312

LEHCE OBSLUŽNÝ PODHLED, KTERÝ SE PŘIZPŮSOBÍ NEROVNOSTEM

Kovový podhled LMD-E 312 pohled zdola

Komponenty podhledu LMD-E 312:

STTĚNOVÝ L – PROFIL:

Nosný profil kotvený ke stěně, na který je přišroubován hákový profil pro zavěšení desek. Profil je potřebného rozměru pro požadovaný účel.

STĚNOVÝ HÁKOVÝ PROFIL

Nosné stěnové L-profily, ke kterým je přišroubovaný závěsný hákový profil. Tento způsob nosné konstrukce umožňuje přizpůsobení se nerovnostem stěn. Na tento profil jsou zavěšovány kazety.

PODHLEDOVÉ KAZETY:

Obdélníkové kazety ukládané na hákové profily. Kazety jsou delší stranou k sobě ukládány na sraz. Kazety lze vyjmout nebo sklopit v závislosti na typu kazety bez použití speciálních nástrojů.

TECHNICKÁ DATA

Materiál: pozinkovaný ocelový plech
Hmotnost: cca 8 – 10 kg/m² (bez příslušenství / instalací)
Přístupnost servisu: možnost sklopení a posunu kazet bez nutnosti užití nářadí nebo úplné vyjmutí kazet
Ukončení u stěny: L-úhelník, hákový profil

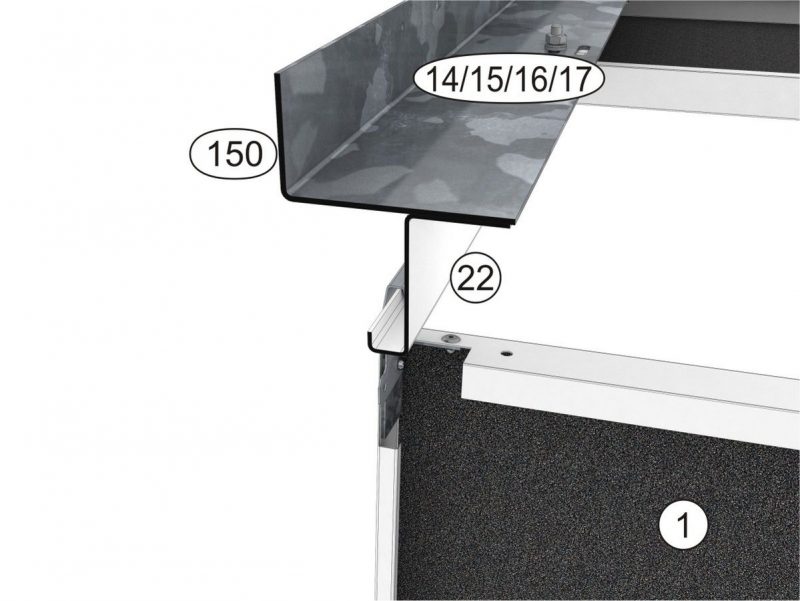

KONSTRUKCE

1 – podhledová deska
14/15/16/17 – šroubový spoj
22 – hákový profil

150 – L-profil

PODHLEDOVÉ KAZETY

LMD-E 312 Typ 1:

zaháknutá

  • délka: 250 – 3.000 mm
  • šířka: 200 – 1.250 mm
  • výška 30, 40, 50 mm
  • rozsah nastavení (V): 10 – 20 mm

LMD-E 312 Typ 2:

zaháknutá, možnost sklopení při ploše < 1.2 m²

  • délka: 250 – 3.000 mm
  • šířka: 200 – 1.250 mm
  • výška 30, 40, 50 mm
  • rozsah nastavení (V): 10 – 20 mm

LMD-E 312 Typ 3:

zaháknutá, možnost sklopení

  • délka: 250 – 3.000 mm
  • šířka: 200 – 1.250 mm
  • výška 30, 40, 50 mm
  • rozsah nastavení (V): 10 – 20 mm

Podrobnější informace najdete v technických listech.

AKUSTICKÉ HODNOTY

vážený koeficient zvukové pohltivosti dle EN ISO 354: αw = 0,15 – 1,00 MHz
třída pohltivosti zvuku dle EN ISO 11654: E – A
koeficient zvukové pohltivosti – Noise Reduction Coefficient dle ASTM C 423: NRC = 0,15 – 0,95

Reakce na oheň

A2 – s1, d0 dle ČSN EN ISO 13501-1, COLOURLINE
A1 dle ČSN EN ISO 13501-1, COLOURLINE A1
třída A (IBC) dle ASTM E 84

POŽÁRNÍ STABILITA

Požární stabilita dle EN 13501-2: 45 minut

třída expozice A (interiér) dle ČSN EN 13964, tabulka 8 a 9

DEKLARACE PRODUKTU

Deklarace poskytuje rozsáhlé informace o všech účincích produktu na životní prostředí. Může být použita ve fázi plánování nebo výběrového řízení k posouzení všech aspektů týkajících se udržitelnosti. Slouží jako databáze pro certifikační systémy budov, jako jsou LEED, DGNB, BNB a BREEAM.

VLASTNÍ PROHLÁŠENÍ (PDF) – ENG

EPD (Environmentální prohlášení o produktu)

Ocelová kazeta

Výrobek má specifické EPD podle platných norem.
Číslo prohlášení: EPD-LIN-20180192-IBC1-EN

EPD (Environmentální prohlášení o produktu)  – OCEL (PDF) – ENG

Hliníková kazeta

Výrobek má specifické EPD podle platných norem.
Číslo prohlášení: EPD-TAI-20180164-IBC1-EN
EPD (Environmentální prohlášení o produktu)  – HLINÍK (PDF) – ENG

CIRKULÁRNÍ EKONOMIKA / OBĚHOVÉ HOSPODÁŘSTVÍ

Produkt má certifikát Cradle to Cradle Certified® třídy “Gold”
CERTIFIKACE: 5312

Zavedením ideologie ekonomiky oběhu se vyhýbáme odpadům, toxickým látkám a znečištění životního prostředí. Cílem je dosáhnout technického cyklu, který zajistí oddělení jednotlivých součástí výrobku a jejich úplné opětovné použití v dalším výrobním procesu.

OCHRANA PROTI EXPLOZI

až 63 kPa explozivního tlaku

SEISMICKÁ BEZPEČNOST

kvalifikace dle AC 156/Eurocode/SIA 261

SYSTÉM S INTEGROVANÝM VYTÁPĚNÍM / CHLAZENÍM

PLAFOTHERM® E 312

SVÍTIDLA

Možnost využití jednotlivých typů svítidel závisí na konkrétním podhledu

INTEGROVANÁ SVÍTIDLA LINDNER

SYSTÉMOVÁ SVÍTIDLA LINDNER

AKUSTICKÉ VLOŽKY

ACUSTICA – TEXTILNÍ AKUSTICKÁ VLOŽKA
INSULA – MINERÁLNÍ AKUSTICKÁ VLOŽKA

SYSTÉM S TESTOVANOU TŘÍDOU POŽÁRNÍ ODOLNOSTÍ

EI30 HOOK-ON-SWING-DOWN-SLIDE

EI90 HOOK-ON-SWING-DOWN-SLIDE

TECHNICKÝ LIST LMD-E 312 (PDF)
BROŽURA KOVOVÉ PODHLEDY (PDF)

DOWNLOADCENTER – EN

Obsah BIM
WWW.BIMOBJECT.COM

V případě zájmu o zaslání technických listů nebo detailů nám zašlete žádost emailem na
info@lindner.cz nebo využijte kontaktní formulář zde: PODPORA

LMD-E 312 – CHARAKTERISTIKA

Chodbové podhledy jsou podhledy pro komunikační prostory.

Chodbový podhled LMD-E 312  je vhodný do chodeb, kde je záměrem klást desky od stěny ke stěně a kde lze využít výhody přizpůsobení se nerovnostem stěn. Podhledové kazety jsou ukládány na skryté závěsné háky, které vytvářejí v rovině podhledu v místě napojení na stěnu stínovou drážku. Konstrukce se vyznačuje snadnou obsluhou a umožňuje úplné vyjmutí kazet nebo jejich sklopení a posun bez nutnosti užití nářadí.

  • volně položené kazety od stěny ke stěně
  • stínová drážka v místě napojení na stěnu
  • kompenzace nerovností chodbových stěn
  • sklopení nebo vyjmutí podhledových kazet bez nutnosti užití nářadí
  • mohou být kombinovány se sádrokartonovými konstrukcemi
