CHODBOVÝ PODHLED LMD-E
LMD-E 321
Chodbový podhled s viditelnými závěsnými háky pro uložení kazet na obvodových L profilech. Kazety jsou demontovány sklopením a posunem na pantech.

Chodbový podhled s viditelnými závěsnými háky. Kazety ať už jednotlivě nebo po více lze demontovat sklopením a posunem k sobě na pantech. Tím je umožněn přístup do větší plochy podhledu.
Tento typ podhledu je vhodný do chodeb, kde je záměrem klást desky od stěny ke stěně a kde lze využít výhody přizpůsobení se nerovnostem stěn. Závěsné háky jsou viditelné v rovině podhledu.
Komponenty chodbového podhledu:
L – PROFIL:
Nosný profil kotvený ke stěně, na který je přišroubován hákový profil pro zavěšení desek. Profil je potřebného rozměru pro požadovaný účel.
HÁKOVÝ PROFIL
Profil, který je přišroubován k L – profilu a slouží k zavěšení desek. Je viditelný, protože je v rovině kazet.
PODHLEDOVÉ KAZETY:
Obdélníkové kazety ukládané na hákové profily. Kazety jsou k sobě vedle sebe ukládány na sraz. Kazety lze vyjmout nebo sklopit a seřadit k sobě po více kusech bez použití speciálních nástrojů.

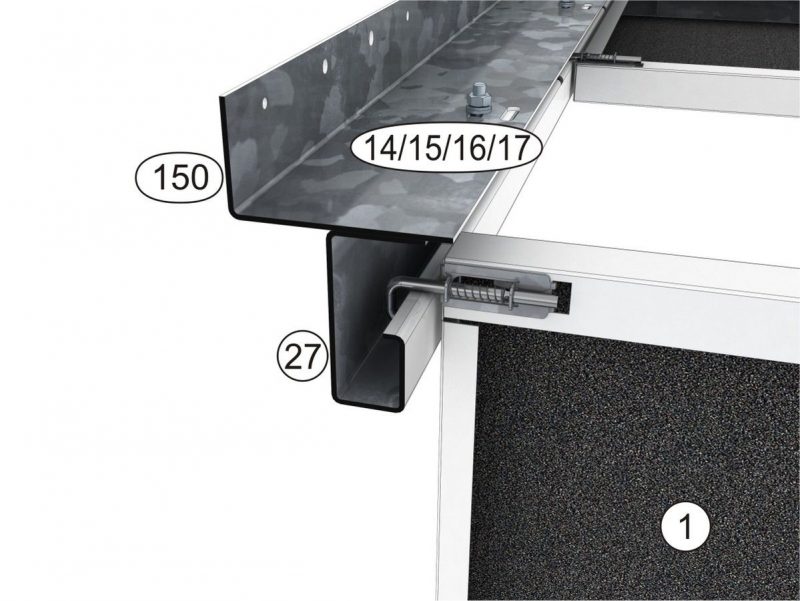

CONSTRUCTION
1 – ceiling panel
14/15/16/17 – screw connection
22 – Hook-On profile
150 – L-angle
WALL CONNECTION OPTIONS
- L-angle/Hook-on profile
CEILING PANELS
Type 1:
- Hook-On
- length: 250 – 3,000 mm
- width: 200 – 1,250 mm
Type 2:
- Hook-On, Swing-Down option < 1.2 m²
- length: 250 – 3,000 mm
- width: 200 – 1,250 mm
Type 3:
- Hook-On, Swing-Down option
- length: 250 – 3,000 mm
- width: 200 – 1,250 mm
*** NIZE KE SMAZANI ***
KONSTRUKCE
1 – podhledová deska
150 – L-profil
14/15/16/17 – šroubový spoj
22 – Hook-On profile
MOŽNOSTI UKONČENÍ U STĚNY
- L-profil
- stínová lišta
- otevřená spára
PODHLEDOVÉ KAZETY
Typ 1:
- pokládané na bandrastr
- délka: 250 – 3,300 mm
- šířka: 200 – 1,250 mm
Typ 2:
- pokládané na bandrastr s hákovým uložením: 250 – 3,300 mm
- šířka: 200 – 1,250 mm
Typ 3:
- pokládané na bandrastr s výřezem pro sklopení kazety
- délka: 250 – 3,300 mm
- šířka: 200 – 1,250 mm
Typ 4:
- pokládané na bandrastr s pantem nebo hákem pro sklopení a posun na delší straně
- délka: 250 – 3,000 mm (podle poměru délky a šířky)
- šířka: 200 – 1,250 mm (podle poměru délky a šířky)
Type 6:
- pokládané na bandrastr s pantem nebo hákem pro sklopení a posun na kratší straně
- délka: 250 – 3,000 mm (podle poměru délky a šířky)
- šířka: 200 – 1,250 mm (podle poměru délky a šířky)
Podrobnější informace najdete v technických listech.
AKUSTICKÉ HODNOTY
αw = až 1,00, třída A dle EN ISO 354
NRC = až 0,95 dle ISO 354, dle ASTM C 423
Reakce na oheň
A2-s1 – d0 dle ČSN EN ISO 13501-1
třída A (IBC) dle ASTM E 84
DEKLARACE PRODUKTU
Deklarace poskytuje rozsáhlé informace o všech účincích produktu na životní prostředí. Může být použita ve fázi plánování nebo výběrového řízení k posouzení všech aspektů týkajících se udržitelnosti. Slouží jako databáze pro certifikační systémy budov, jako jsou LEED, DGNB, BNB a BREEAM.
EPD (Environmentální prohlášení o produktu)
Výrobek má specifické EPD podle platných norem. (EN 15804/ISO 14025)
Číslo prohlášení: EPD-LIN-2014223-IAA1-CS
EPD (Environmentální prohlášení o produktu) (PDF)
EKONOMIKA OBĚHU
Produkt má certifikát C2C v certifikátu “Silver”
CERTIFIKACE: 3187
Zavedením ideologie ekonomiky oběhu se vyhýbáme odpadům, toxickým látkám a znečištění životního prostředí. Cílem je dosáhnout technického cyklu, který zajistí oddělení jednotlivých součástí výrobku a jejich úplné opětovné použití v dalším výrobním procesu.
třída expozice A (interiér) dle ČSN EN 13964, tabulka 8 a 9
OCHRANA PROTI EXPLOZI
až 63 kPa explozivního tlaku
VZDUCHOTECHNICKÉ KOMPONENTY
K dispozici jsou tyto vzduchotechnické komponenty:
AIRBOX S – vyústka přívodu vzduchu
AIRBOX E – vyústka odtahu vzduchu
AIRBEAM – topné/chladící trámy
CHLADÍCÍ A TOPNÁ FUNKCE
Systém s integrovaným topení a chlazením: PLAFOTHERM® E 213.
SVÍTIDLA
Integrovaná SVÍTIDLA LINDNER
AKUSTICKÉ VLOŽKY
Akustické vložky na bázi minerální vlny v různých tloušťkách zvyšují výrazně akustický útlum podhledu.
ODOLNOST PROTI NÁRAZU MÍČŮ
Systéem detailů zvyšující odolnost proti letícím míčům ve sportovních halách: LMD-E 213 BWS.
ODOLNOST PROTI VĚTRU
Systém s testovanou odolností proti tlaku a sání vzduchu : LMD-E 213 WL.
Technický list LMD-E 321 (PDF)
Brožura kovové podhledy Lindner (PDF)
DOWNLOADCENTER
NBS specifications
WWW.THENBS.COM
BIM Content
WWW.BIMOBJECT.COM
V případě zájmu o zaslání technických listů nebo detailů nám zašlete žádost emailem na
info@lindner.cz nebo využijte kontaktní formulář zde: PODPORA
Chodbový podhled LMD-E 321 – CHARAKTERISTIKA
Chodbové podhledy jsou podhledy pro komunikační prostory. Chodbový podhled LMD-E 321 se vyznačuje snadnou obsluhou a přizpůsobením se nerovným stěnám s viditelným nosným hákovým profilem.
- volně položené kazety od stěny ke stěně
- kompenzace nerovností chodbových stěn
- mohou být kombinovány se sádrokartonovými konstrukcemi
