LMD-L 601

LMD-L 601

ROVNÉ JEDNODÍLNÉ NEPOSUVNÉ LAMELY

Kovový podhled LMD-L 601 pohled zdola

Komponenty podhledu LMD-L 601:

NOSNÁ KONSTRUKCE:

Nosný CD profily je zavěšen na závěsech typu nonius, je umístěn kolmo na svislé lamely a může být opatřen libovolnou barvou.

LAMELY:

Obdélníkové svislé lamely osazované v pravidelném rastru na nosné CD profily pomocí hákových spojek.

TECHNICKÁ DATA

Materiál: pozinkovaný ocelový plech
Hmotnost: cca 3 – 4 kg/bm (bez příslušenství / instalací)

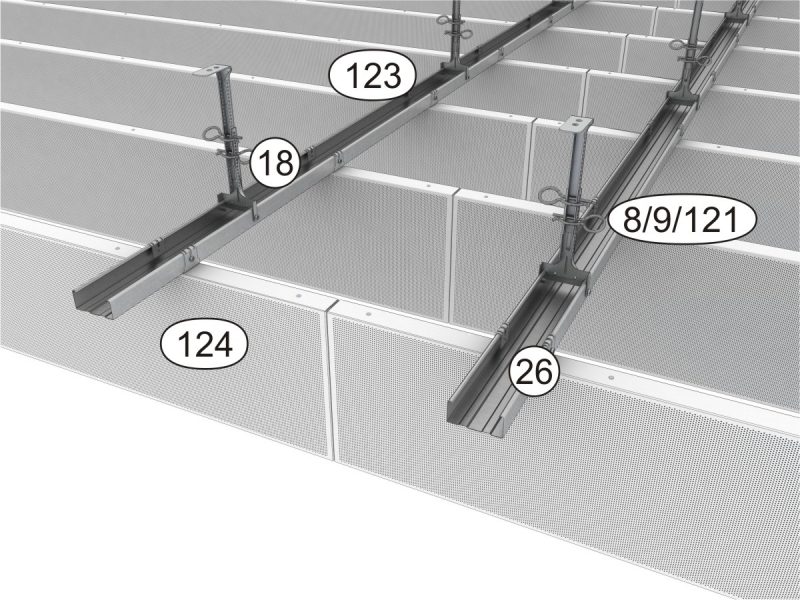

KONSTRUKCE

8/9/121 – závěs typ nonius

18 – šroubový spoj

26 – nosný CD profil
123 – závěsná spojka

124 – podhledová lamela

PODHLEDOVÉ LAMELY

LMD-L 601 Typ 1:

jednodílné, uzavřené / uzavřené

  • délka: 300 – 3.000 mm
  • šířka: 30, 35, 40, 45, 50 nebo 55 mm
  • výška: 80 – 325 mm

LMD-L 601 Typ 2:

jednodílné, otevřené / otevřené

  • délka: 300 – 3.000 mm
  • šířka: 30, 35, 40, 45, 50 nebo 55 mm
  • výška: 80 – 325 mm

LMD-L 601 Typ 3:

jednodílné, uzavřené / otevřené

  • délka: 300 – 3.000 mm
  • šířka: 30, 35, 40, 45, 50 nebo 55 mm
  • výška: 80 – 325 mm

LMD-L 601 Typ 5 “Shine”:

jednodílné, se svítidlem LShine

  • délka: 500 – 3.000 mm
  • šířka: 50 mm
  • výška: 100 – 325 mm

Podrobnější informace najdete v technických listech.

AKUSTICKÉ HODNOTY

vážený koeficient zvukové pohltivosti dle EN ISO 354: αw = 0,15 – 0,70
třída pohltivosti zvuku dle EN ISO 11654: E – C
koeficient zvukové pohltivosti – Noise Reduction Coefficient dle ASTM C 423: NRC = 0,15 – 0,70

AKUSTICKÁ KALKULAČKA

CERTIFIKÁT AKUSTICKÉ ZKOUŠKY

Reakce na oheň

A2 – s1, d0 dle ČSN EN 13501-1
třída A (IBC) dle ASTM E 84

třída expozice A (interiér) dle ČSN EN 13964, tabulka 8 a 9

DEKLARACE PRODUKTU

Deklarace poskytuje rozsáhlé informace o všech účincích produktu na životní prostředí. Může být použita ve fázi plánování nebo výběrového řízení k posouzení všech aspektů týkajících se udržitelnosti. Slouží jako databáze pro certifikační systémy budov, jako jsou LEED, DGNB, BNB a BREEAM.

VLASTNÍ PROHLÁŠENÍ (PDF) – ENG

EPD (Environmentální prohlášení o produktu)

Ocelová kazeta

Výrobek má specifické EPD podle platných norem.
Číslo prohlášení: EPD-LIN-20180192-IBC1-EN

EPD (Environmentální prohlášení o produktu)  – OCEL (PDF) – ENG

Hliníková kazeta

Výrobek má specifické EPD podle platných norem.
Číslo prohlášení: EPD-TAI-20180164-IBC1-EN
EPD (Environmentální prohlášení o produktu)  – HLINÍK (PDF) – ENG

CIRKULÁRNÍ EKONOMIKA / OBĚHOVÉ HOSPODÁŘSTVÍ

Produkt má certifikát Cradle to Cradle Certified® třídy “Gold”
CERTIFIKACE: 5312

Zavedením ideologie ekonomiky oběhu se vyhýbáme odpadům, toxickým látkám a znečištění životního prostředí. Cílem je dosáhnout technického cyklu, který zajistí oddělení jednotlivých součástí výrobku a jejich úplné opětovné použití v dalším výrobním procesu.

SVÍTIDLA

Možnost využití jednotlivých typů svítidel závisí na konkrétním podhledu

L-SHINE – LAMELOVÉ SVÍTIDLO

AKUSTICKÉ VLOŽKY

ACUSTICA – TEXTILNÍ AKUSTICKÁ VLOŽKA
INSULA – MINERÁLNÍ AKUSTICKÁ VLOŽKA

TECHNICKÝ LIST LMD-L 601 (PDF) – CZ
BROŽURA KOVOVÉ PODHLEDY (PDF)

DOWNLOADCENTER – EN

Obsah BIM
WWW.BIMOBJECT.COM

V případě zájmu o zaslání technických listů nebo detailů nám zašlete žádost emailem na
info@lindner.cz nebo využijte kontaktní formulář zde: PODPORA

LMD-L 601 LAMELOVÝ – CHARAKTERISTIKA

Lamelové podhledy Lindner se vyznačují zavěšenými svislými lamelami s průhledem do prostoru nad podhledem.

Lamelový podhled LMD-L 601 se vyznačuje svislými přímými lamelami vyhotovenými ohnutím jednoho kusu plechu a zavěšenými zespodu na příčné nosné konstrukci. Individuální vzdálenost lamel umožňuje snadnou integraci nezbytného příslušenství do viditelného stropního prostoru mezi lamelami.  Konstrukce zaručuje snadnou a rychlou instalaci a dále možnost osazení svítidel mezi lamely nebo použití lamel s integrovanými svítidly. V případě vstupu do prostoru nad podhledem je potřeba lamely demontovat.

  • různé velikosti a vzdálenosti lamel
  • nezávislá montáž svítidel
  • viditelný prostor nad podhledem
  • rychlá a snadná montáž
  • možnost použití lamel s integrovanými svítidly.
