LMD-L LAOLA
JEDNODÍLNÉ (UŽŠÍ) LAMELY VE TVARU VLN
KOMPONENTY PODHLEDU LMD-L LAOLA:
NOSNÁ KONSTRUKCE:
Silné nosné dvakrát zahnuté hákové profily na závěsech ze závitových tyčí. Nosné profily jsou na horním povrchu zavětrovány pomocí příčných C-profilů.
LAMELY:
Obdélníkové jednodílné lamely s nepravidelným obloukovým okrajem zavěšené do hákových profilů pomocí hákových spojek.
TECHNICKÁ DATA
Materiál: pozinkovaný ocelový plech
Hmotnost: cca 4 – 8 kg/bm (bez příslušenství / instalací)
Přístupnost servisu: možnost posunutí nebo vyjmutí lamely bez nutnosti nářadí
KONSTRUKCE
10/15/65 – závěsná závitová tyč
26 – zavětrovací C-profil
78 – samořezný vrut
124 – podhledová lamela
746 – dvakrát zahnutý nosný hákový profil
778 – samořezný vrut se zápustnou hlavou
779 – spojovací magnet
PODHLEDOVÉ LAMELY
LMD-L LAOA Typ 1:
jednodílná
- délka: 500 – 2.500 mm
- šířka: 50 mm
- výška: 100 – 500 mm
- poloměr oblouku: minimálně 1.500 mm
- perforace: REGULARline Rd 1,8-10, REGULARline Rg 1,8-11, REGULARline Rg 1,8-19, REGULARline Rv 1,8-20, REGULARline Rd 1,8-2
LMD-L LAOA Typ Shine:
jednodílná se svítidlem LShine
- délka: 500 – 2.500 mm
- šířka: 50 mm
- výška: 100 – 500 mm
- poloměr oblouku: minimálně 1.500 mm
- perforace: REGULARline Rd 1,8-10, REGULARline Rg 1,8-11, REGULARline Rg 1,8-19, REGULARline Rv 1,8-20, REGULARline Rd 1,8-2
Podrobnější informace najdete v technických listech.
AKUSTICKÉ HODNOTY
podle řešení projektu
Reakce na oheň
B – s1, d0 dle ČSN EN 13501-1
třída expozice A (interiér) dle ČSN EN 13964, tabulka 8 a 9
DEKLARACE PRODUKTU
Deklarace poskytuje rozsáhlé informace o všech účincích produktu na životní prostředí. Může být použita ve fázi plánování nebo výběrového řízení k posouzení všech aspektů týkajících se udržitelnosti. Slouží jako databáze pro certifikační systémy budov, jako jsou LEED, DGNB, BNB a BREEAM.
VLASTNÍ PROHLÁŠENÍ (PDF) – ENG
EPD (Environmentální prohlášení o produktu)
Ocelová kazeta
Výrobek má specifické EPD podle platných norem.
Číslo prohlášení: EPD-LIN-20180192-IBC1-EN
EPD (Environmentální prohlášení o produktu) – OCEL (PDF) – ENG
Hliníková kazeta
Výrobek má specifické EPD podle platných norem.
Číslo prohlášení: EPD-TAI-20180164-IBC1-EN
EPD (Environmentální prohlášení o produktu) – HLINÍK (PDF) – ENG
CIRKULÁRNÍ EKONOMIKA / OBĚHOVÉ HOSPODÁŘSTVÍ
Produkt má certifikát Cradle to Cradle Certified® třídy “Gold”
CERTIFIKACE: 5312
Zavedením ideologie ekonomiky oběhu se vyhýbáme odpadům, toxickým látkám a znečištění životního prostředí. Cílem je dosáhnout technického cyklu, který zajistí oddělení jednotlivých součástí výrobku a jejich úplné opětovné použití v dalším výrobním procesu.
SVÍTIDLA
Možnost využití jednotlivých typů svítidel závisí na konkrétním podhledu
AKUSTICKÉ VLOŽKY
TECHNICKÝ LIST LMD-L LAOLA (PDF) – CZ
BROŽURA KOVOVÉ PODHLEDY (PDF)
Specifikace NBS
WWW.THENBS.COM
WWW.RIBAPRODUCTSELECTOR.COM
Obsah BIM
WWW.BIMOBJECT.COM
info@lindner.cz nebo využijte kontaktní formulář zde: PODPORA
REFERENCE LMD-L LAOLA
Administrativní budova – BASF Business Center D105, Německo – Ludwigshafen
LMD-L LAOLA LAMELOVÝ – CHARAKTERISTIKA
Lamelové podhledy Lindner se vyznačují zavěšenými svislými lamelami s průhledem do prostoru nad podhledem.

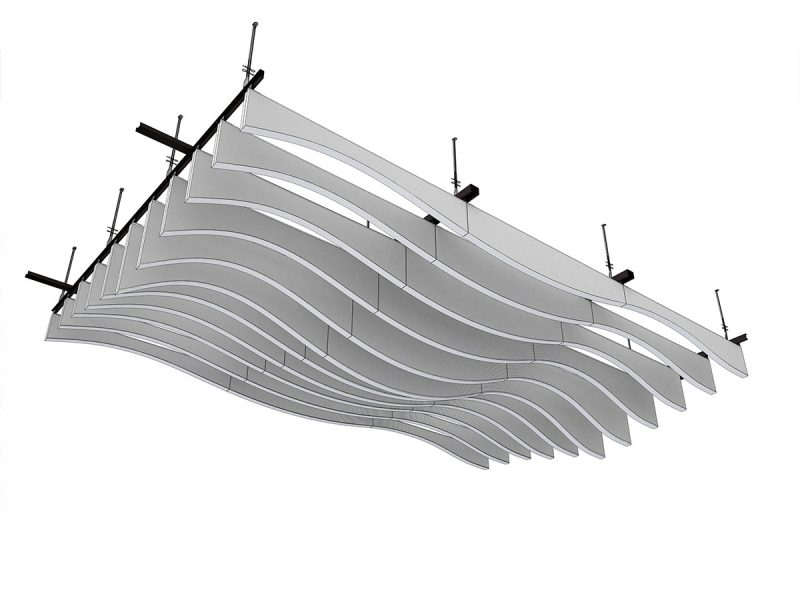

Lamelový podhled LMD-L LAOLA se svislými jednodílnými lamelami ve tvaru vln pro ojedinělý výrazný 3D efekt, zavěšenými zespodu na příčnou nosnou konstrukci. Zesílená nosná konstrukce umožňuje posunu lamel do strany. Prostor mezi lamelami umožňuje snadnou integraci nezbytného příslušenství jako jsou sprinklery, osvětlení či označení cedulemi. Tento typ podhledu je vhodný tam, kde je častý vstup do prostoru nad podhledem.
- velmi atraktivní 3D vzhled
- různé osové vzdálenosti a rozměry lamel
- posun lamel při vstupu do prostoru nad podhledem
- nezávislá montáž svítidel
- viditelný strop nad podhledem
- rychlá a snadná montáž
- možnost použití lamel s integrovanými svítidly
