LMD-DS 320
Kovový ostrůvkový podhled s jemnou perspektivou
Komponenty podhledu LMD-DS 320:
NOSNÁ KONSTRUKCE:
Jeklové profily opatřené na koncích zavěšovacími háky pro zaháknutí kazety. Tyto profily jsou ke stropní konstrukci kotveny pomocí závitových tyčí.
PODHLEDOVÉ KAZETY:
Obdélníkové kazety zavěšené na nosné jeklové profily. Kazety mohou být k sobě ukládány na sraz a hrany kazety jsou ohnuté v úhlu 90° nebo pro vytvoření subtilního vzhledu v úhlu 65°.
TECHNICKÁ DATA
Materiál: pozinkovaný ocelový plech
Hmotnost: cca 10 – 12 kg/m² (bez příslušenství / instalací)
Přístupnost servisu: vyjímatelné bez nutnosti nářadí
Ukončení u stěny: volně uložené v prostoru, otevřená spára, volný průhled na stropní konstrukci

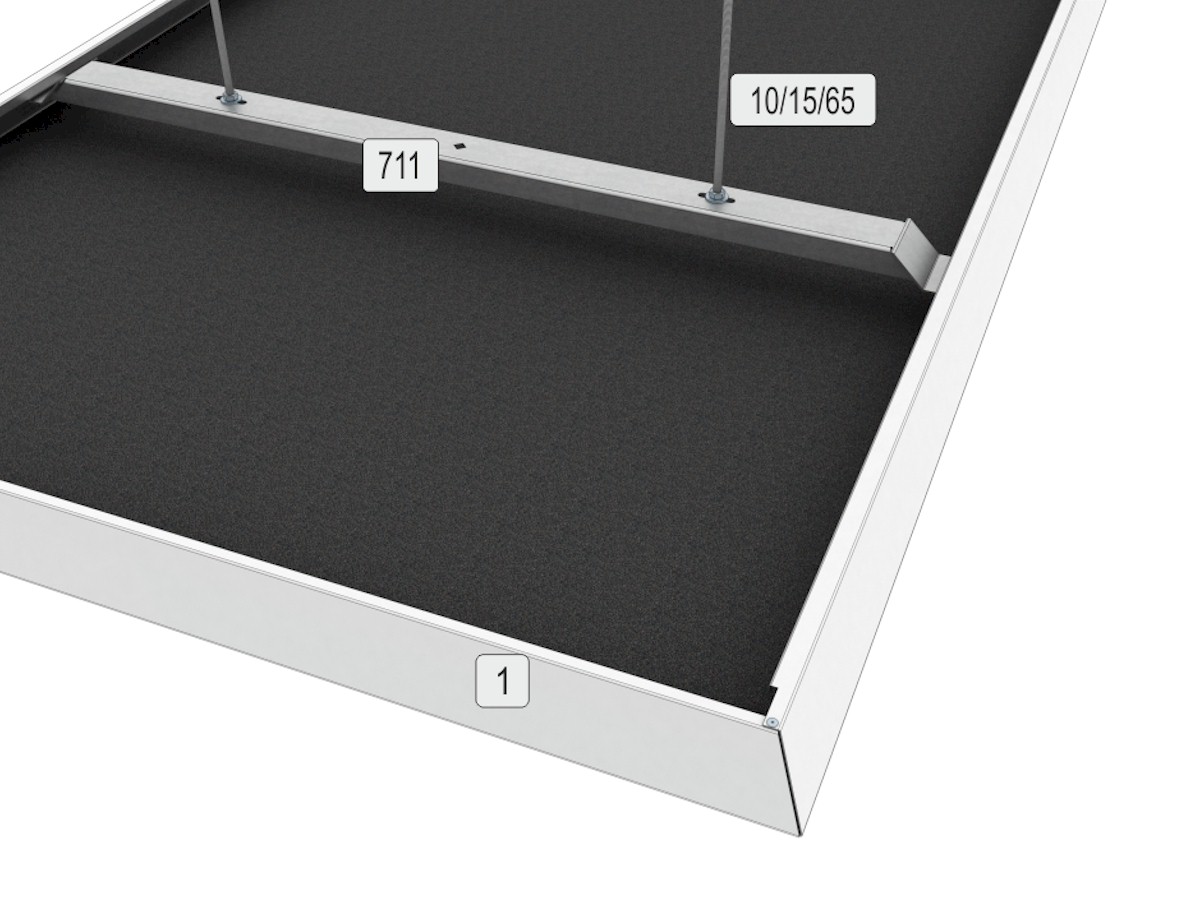

KONSTRUKCE
1 – podhledová kazeta
10/15/65 – závěs závitová tyč
1119 – hákový profil
PODHLEDOVÉ KAZETY
LMD-DS 320 Typ 1:
90 ° ohyb hrany, samostatný, okrajový nebo centrální panel
- délka kazety: 500 – 3.000 mm
- šířka kazety: 200 – 1.250 mm
- výška kazety: 50 mm
- délka ostrůvku: variabilní
- šířka ostrůvku: 400 – 1.250 mm
LMD-DS 320 Typ 2:
65 ° ohyb hrany, samostatný panel
- délka kazety: 500 – 3.000 mm
- šířka kazety: 400 – 1.250 mm
- výška kazety: 50 mm
- délka ostrůvku: variabilní
- šířka ostrůvku: 400 – 1.250 mm
LMD-DS 320 Typ 3:
65 ° ohyb hrany, okrajový panel pro prodloužení na krátké straně
- délka kazety: 500 – 3.000 mm
- šířka kazety: 400 – 1.250 mm
- výška kazety: 50 mm
- délka ostrůvku: variabilní
- šířka ostrůvku: 400 – 1.250 mm
LMD-DS 320 Typ 4:
65 ° ohyb hrany, centrální panel pro prodloužení na krátké straně
- délka kazety: 500 – 3.000 mm
- šířka kazety: 400 – 1.250 mm
- výška kazety: 50 mm
- délka ostrůvku: variabilní
- šířka ostrůvku: 400 – 1.250 mm
Podrobnější informace najdete v technických listech.
PROSTOROVÁ AKUSTIKA
ekvivalentní plocha zvukové pohltivosti na ostrůvek podle ČSN EN ISO 354
Reakce na oheň
A2 – s1, d0 dle ČSN EN ISO 13501-1, COLOURLINE
A1 dle ČSN EN ISO 13501-1, COLOURLINE A1
třída A (IBC) dle ASTM E 84
třída expozice A (interiér) dle ČSN EN 13964, tabulka 8 a 9
DEKLARACE PRODUKTU
Deklarace poskytuje rozsáhlé informace o všech účincích produktu na životní prostředí. Může být použita ve fázi plánování nebo výběrového řízení k posouzení všech aspektů týkajících se udržitelnosti. Slouží jako databáze pro certifikační systémy budov, jako jsou LEED, DGNB, BNB a BREEAM.
VLASTNÍ PROHLÁŠENÍ (PDF) – ENG
EPD (Environmentální prohlášení o produktu)
Ocelová kazeta
Výrobek má specifické EPD podle platných norem.
Číslo prohlášení: EPD-LIN-20180192-IBC1-EN
EPD (Environmentální prohlášení o produktu) – OCEL (PDF) – ENG
Hliníková kazeta
Výrobek má specifické EPD podle platných norem.
Číslo prohlášení: EPD-TAI-20180164-IBC1-EN
EPD (Environmentální prohlášení o produktu) – HLINÍK (PDF) – ENG
CIRKULÁRNÍ EKONOMIKA / OBĚHOVÉ HOSPODÁŘSTVÍ
Produkt má certifikát Cradle to Cradle Certified® třídy “Gold”
CERTIFIKACE: 5312
Zavedením ideologie ekonomiky oběhu se vyhýbáme odpadům, toxickým látkám a znečištění životního prostředí. Cílem je dosáhnout technického cyklu, který zajistí oddělení jednotlivých součástí výrobku a jejich úplné opětovné použití v dalším výrobním procesu.
PRÁŠKOVÉ BARVY
COLOURLINE
COLOURLINE A1
MOODLINE
ARTLINE
GRAPHICLINE
PERFORACE
BASICLINE
REGULARLINE
SPREADLINE
DESIGNOVÉ POVRCHY
TOUCHDESIGN LUNAR
TOUCHDESIGN PAPER
TOUCHDESIGN CRYSTAL
TOUCHDESIGN PIXEL
FUNKČNÍ POVRCHY
SEISMICKÁ BEZPEČNOST
kvalifikace dle AC 156/Eurocode/SIA 261
SYSTÉM S INTEGROVANÝM VYTÁPĚNÍM / CHLAZENÍM
VZDUCHOTECHNICKÉ KOMPONENTY
AIRBOX S – VENTIALČNÍ PŘÍVODNÍ JEDNOTKA
AIRBOX E – VENTILAČNÍ ODTAHOVÁ JEDNOTKA
SVÍTIDLA
Možnost využití jednotlivých typů svítidel závisí na konkrétním podhledu
IS 17 INTEGROVANÉ PODHLEDOVÉ SVÍTIDLO
IS 22 INTEGROVANÉ PODHLEDOVÉ SVÍTIDLO
QZI SYSTÉMOVÉ PODHLEDOVÉ SVÍTIDLO
AKUSTICKÉ VLOŽKY
ACUSTICA – TEXTILNÍ AKUSTICKÁ VLOŽKA
INSULA – MINERÁLNÍ AKUSTICKÁ VLOŽKA
TECHNICKÝ LIST LMD-DS 320 (PDF) – CZ
BROŽURA KOVOVÉ PODHLEDY (PDF)
Specifikace NBS
WWW.THENBS.COM
WWW.RIBAPRODUCTSELECTOR.COM
Obsah BIM
WWW.BIMOBJECT.COM
info@lindner.cz nebo využijte kontaktní formulář zde: PODPORA
LMD-DS 320 OSTRŮVKOVÝ – CHARAKTERISTIKA
Ostrůvkové podhledy jsou dispozičně volné ostrůvky v rámci půdorysu stropu. Nosná konstrukce stropu, na kterou jsou podhledy zavěšeny, zůstává mimo ostrůvky podhledu viditelná. Podhled tvoří v místnosti ostrůvek a není nikterak navázaný na okolní stěny.
LMD-DS 320 je typ ostrůvkového podhledu s velkoformátovými kazetami se zkosenými hranami, což podhled zeštíhluje a zjemňuje. Podhled není ohraničen rámem, umožňuje řadit více kazet za sebou. Cenově výhodně řešení a rychlá montáž jsou další výhody tohoto podhledu.
- jednoduchý a volný design
- bez limitů rozměru místností
- velké plochy kazet s ohyby hran 90° nebo 65°
- jednoduchý přístup nad podhled bez demontáže kazet
- nezávislá montáž svítidel a dalších příslušenství mezi ostrůvky
- rychlá a jednoduchá instalace
- hygienické řešení a snadná údržba
- cenově výhodné ekonomické řešení a zároveň designově působivé
