LMD-St 320
Tahokovový ostrůvkový podhled
Komponenty podhledu LMD-St 320:
NOSNÁ KONSTRUKCE:
Jeklové profily opatřené na koncích zavěšovacími háky pro zaháknutí kazety. Tyto profily jsou ke stropní konstrukci kotveny pomocí závitových tyčí.
PODHLEDOVÉ KAZETY:
Obdélníkové kazety zavěšené na nosné jeklové profily. Hrany kazety jsou ohnuté v úhlu 90° nebo pro vytvoření subtilního vzhledu v úhlu 65°. Tahokov je ohnutý přes rám kazety (typ 1 a typ 2) nebo zaříznutý s rámem (typ 3 a typ 4).
TECHNICKÁ DATA
Materiál: pozinkovaný ocelový plech
Hmotnost: cca 14 – 16 kg/m²
Přístupnost servisu: vyjímatelné bez nutnosti nářadí
Ukončení u stěny: volně uložené v prostoru, otevřená spára, volný průhled na stropní konstrukci

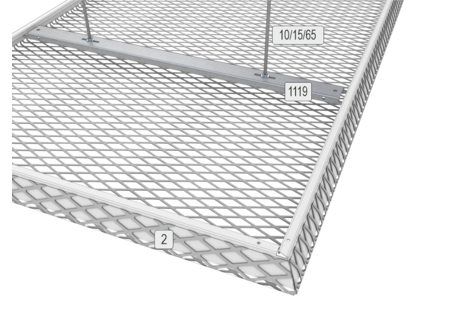

KONSTRUKCE
2 – podhledová kazeta
10/15/65 – závěs závitová tyč
1119 – hákový profil 16/320
PODHLEDOVÉ KAZETY
LMD-St 320 Typ 1:
90 ° ohyb hrany, tahokov ohnutý přes hranu
- délka kazety: 500 – 3.000 mm
- šířka kazety: 400 – 1.250 mm
- výška kazety: 50 mm
LMD-St 320 Typ 2:
65 ° ohyb hrany, tahokov ohnutý přes hranu
- délka kazety: 500 – 3.000 mm
- šířka kazety: 400 – 1.250 mm
- výška kazety: 50 mm
LMD-St 320 Typ 3:
90 ° ohyb hrany, tahokov zaříznutý s hranou a přivařený k rámu
- délka kazety: 500 – 3.000 mm
- šířka kazety: 400 – 1.250 mm
- výška kazety: 50 mm

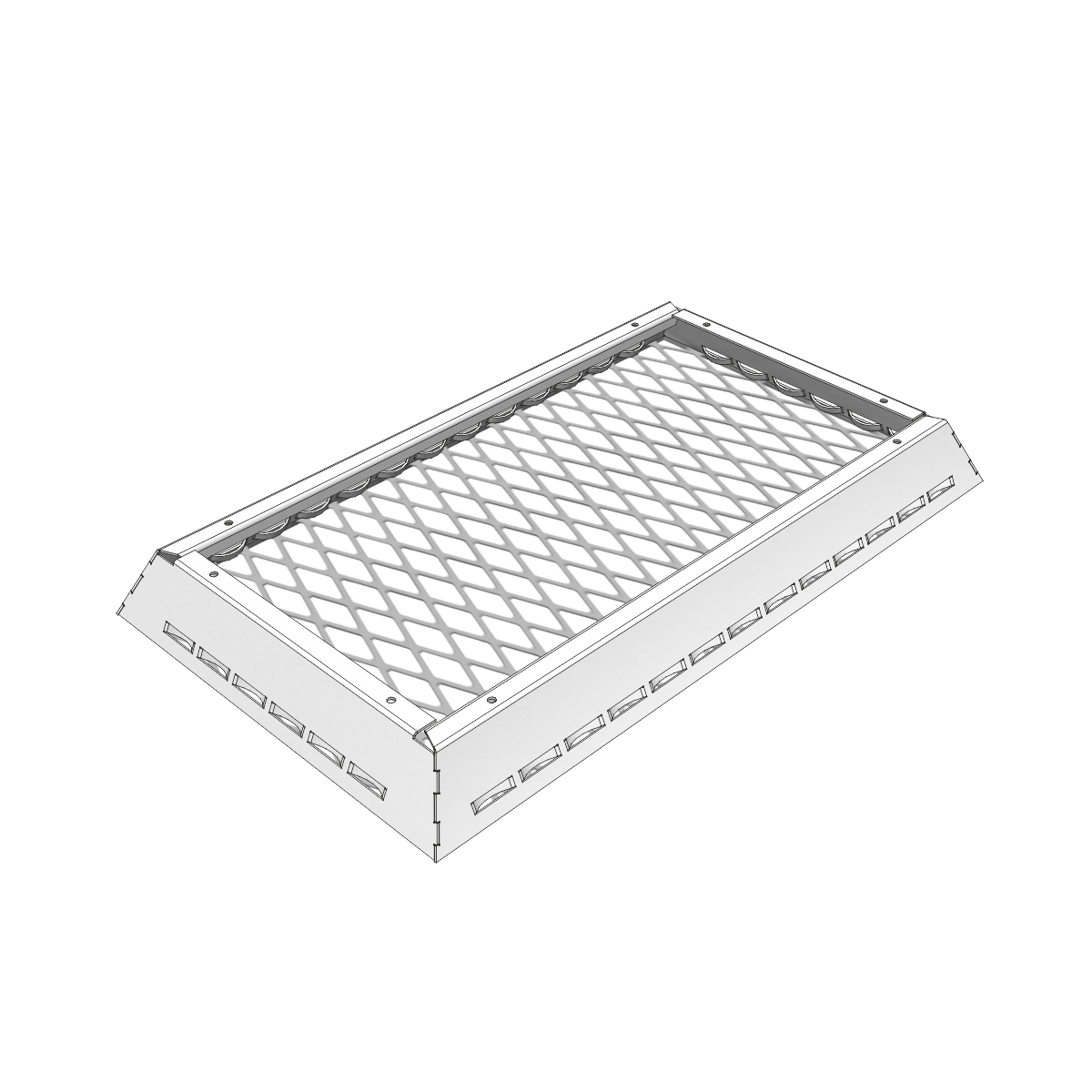

LMD-DS 320 Typ 4:
65 ° ohyb hrany, tahokov zaříznutý s hranou a přivařený k rámu
- délka kazety: 500 – 3.000 mm
- šířka kazety: 400 – 1.250 mm
- výška kazety: 50 mm
Podrobnější informace najdete v technických listech.
PROSTOROVÁ AKUSTIKA
vážený koeficient zvukové pohltivosti dle DIN EN ISO 354: αw = 0,15 – 1,00
třída pohltivosti zvuku dle EN ISO 11654: E – A
koeficient zvukové pohltivosti – Noise Reduction Coefficient dle ASTM C 423: NRC = 0,15 – 0,90
pozn.: Výpočet αw a NRC lze provést pouze analogicky, a proto představuje pouze orientační hodnotu.
Reakce na oheň
A2 – s1, d0 dle EN ISO 13501-1, COLOURLINE
třída A (IBC) dle ASTM E 84
třída expozice A (interiér) dle ČSN EN 13964, tabulka 8 a 9
DEKLARACE PRODUKTU
Deklarace poskytuje rozsáhlé informace o všech účincích produktu na životní prostředí. Může být použita ve fázi plánování nebo výběrového řízení k posouzení všech aspektů týkajících se udržitelnosti. Slouží jako databáze pro certifikační systémy budov, jako jsou LEED, DGNB, BNB a BREEAM.
Vlastní prohlášení v souladu s ISO 14021
EPD (Environmentální prohlášení o produktu)
Výrobek má specifické EPD podle platných norem ISO 14025 / EN 15804
CIRKULÁRNÍ EKONOMIKA / OBĚHOVÉ HOSPODÁŘSTVÍ
Produkt má certifikát Cradle to Cradle Certified® třídy “Gold”
Zavedením ideologie ekonomiky oběhu se vyhýbáme odpadům, toxickým látkám a znečištění životního prostředí. Cílem je dosáhnout technického cyklu, který zajistí oddělení jednotlivých součástí výrobku a jejich úplné opětovné použití v dalším výrobním procesu.
PRÁŠKOVÉ BARVY
COLOURLINE – práškové lakování
MOODLINE – práškové lakování hluboce matného vzhledu
TAHOKOV
SEISMICKÁ BEZPEČNOST
kvalifikace dle AC 156/Eurocode/SIA 261
TECHNICKÝ LIST LMD-St 320 (PDF) – EN
BROŽURA KOVOVÉ PODHLEDY (PDF)
Specifikace NBS
WWW.THENBS.COM
WWW.RIBAPRODUCTSELECTOR.COM
Obsah BIM
WWW.BIMOBJECT.COM
info@lindner.cz nebo využijte kontaktní formulář zde: PODPORA
LMD-St 320 OSTRŮVKOVÝ – CHARAKTERISTIKA
Ostrůvkové podhledy jsou dispozičně volné ostrůvky v rámci půdorysu stropu. Nosná konstrukce stropu, na kterou jsou podhledy zavěšeny, zůstává mimo ostrůvky podhledu viditelná. Podhled tvoří v místnosti ostrůvek a není nikterak navázaný na okolní stěny.
LMD-St 320 je typ ostrůvkového podhledu s velkoformátovými kazetami se zkosenými nebo kolmými hranami. Podhled lze v prostoru umístit zcela libovolně a realizovat panely různých velikostí, barev a typů tahokovu.
- jednoduchý a volný design
- flexibilní uspořádání v místnosti
- velkoformátové panely s hranou 90° nebo 65°
- mnoho možností designu díky různým typům tahokovu
- jednoduchý přístup nad podhled bez demontáže kazet
- nezávislá montáž svítidel a dalších příslušenství mezi ostrůvky
- rychlá a jednoduchá instalace
- snadná údržba a sklopení bez nutnosti užití nářadí
