LMD-E 200
Podhled s kazetami ukládanými přes sebe a na sraz
KOMPONENTY PODHLEDU LMD-E 200:
NOSNÁ KONSTRUKCE:
Kazety jsou ukládány na nosné Z profily, spojené pomocí speciálních spojek ke kolmým CD profilům. CD profily jsou kotveny k nosné konstrukci stropu přes závěsy typu nonius.
PODHLEDOVÉ KAZETY:
Kazety různých tvarů ukládané na skryté nosné profily. Kazety jsou k sobě vedle sebe ukládány na sraz. Kazety lze vyjmout nebo sklopit v závislosti na typu kazety.
TECHNICKÁ DATA
Materiál: pozinkovaný ocelový plech
Hmotnost: cca 8 – 10 kg/m² (bez příslušenství / instalací)
Přístupnost servisu: možnost vyjmutí kazet bez nutnosti nářadí
Ukončení u stěny: stěnový L-úhelník, lišta se stínovou drážkou, otevřená spára

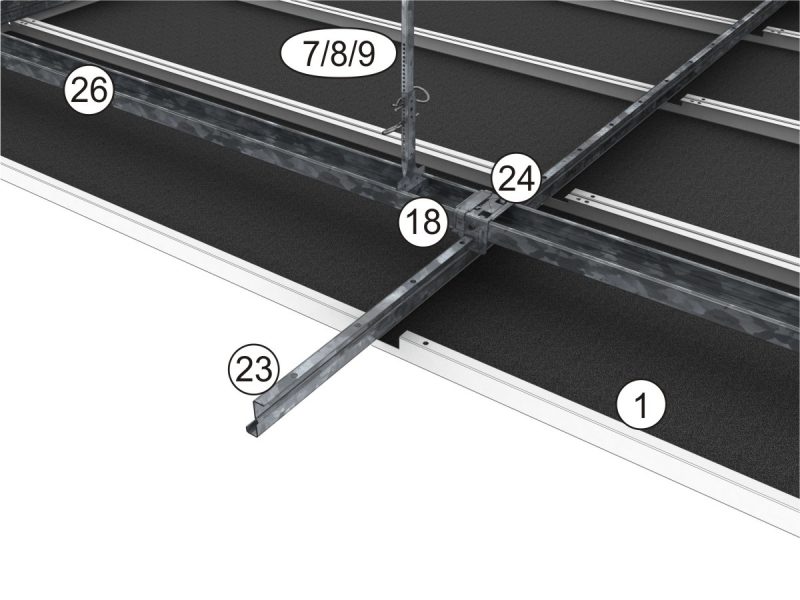

KONSTRUKCE
1 – podhledová deska
7/8/9 – závěs typ vernier
18 – samořezný šroub
23 – hákový profil
24 – spojka závěsného kanálu a hákového profilu
26 – závěsný kanál
PODHLEDOVÉ KAZETY
LMD-E 200 Typ 2:
zaháknutá / položená
- délka: 250 – 3.000 mm
- šířka: 200 – 1.250 mm
- výška: 30. 40, 50 mm
LMD-E 200 Typ 3:
zaháknutá / položená samosrovnávací
- délka: 250 – 3.000 mm
- šířka: 200 – 1.250 mm
- výška: 30. 40, 50 mm
LMD-E 200 Typ 4:
zaháknutá / položená na obou stranách
- délka: 250 – 3.000 mm
- šířka: 200 – 1.250 mm
- výška: 30. 40, 50 mm
LMD-E 200 Typ 5:
zaháknutá / položená kazetová (podélné strany nejsou ohnuté)
- délka: 250 – 625 mm
- šířka: 200 – 625 mm
- výška: 30 mm
Podrobnější informace najdete v technických listech.
AKUSTICKÉ HODNOTY
vážený koeficient zvukové pohltivosti dle EN ISO 354: αw = 0,15 – 1,00
třída pohltivosti zvuku dle EN ISO 11654: E – A
koeficient zvukové pohltivosti – Noise Reduction Coefficient dle ASTM C 423: NRC = 0,15 – 0,95
Reakce na oheň
A2 – s1, d0 dle ČSN EN ISO 13501-1, COLOURLINE
A1 dle ČSN EN ISO 13501-1, COLOURLINE A1
třída A (IBC) dle ASTM E 84
třída expozice A (interiér) dle ČSN EN 13964, tabulka 8 a 9
DEKLARACE PRODUKTU
Deklarace poskytuje rozsáhlé informace o všech účincích produktu na životní prostředí. Může být použita ve fázi plánování nebo výběrového řízení k posouzení všech aspektů týkajících se udržitelnosti. Slouží jako databáze pro certifikační systémy budov, jako jsou LEED, DGNB, BNB a BREEAM.
VLASTNÍ PROHLÁŠENÍ (PDF) – ENG
EPD (Environmentální prohlášení o produktu)
Ocelová kazeta
Výrobek má specifické EPD podle platných norem.
Číslo prohlášení: EPD-LIN-20180192-IBC1-EN
EPD (Environmentální prohlášení o produktu) – OCEL (PDF) – ENG
Hliníková kazeta
Výrobek má specifické EPD podle platných norem.
Číslo prohlášení: EPD-TAI-20180164-IBC1-EN
EPD (Environmentální prohlášení o produktu) – HLINÍK (PDF) – ENG
CIRKULÁRNÍ EKONOMIKA / OBĚHOVÉ HOSPODÁŘSTVÍ
Produkt má certifikát Cradle to Cradle Certified® třídy “Gold”
CERTIFIKACE: 5312
Zavedením ideologie ekonomiky oběhu se vyhýbáme odpadům, toxickým látkám a znečištění životního prostředí. Cílem je dosáhnout technického cyklu, který zajistí oddělení jednotlivých součástí výrobku a jejich úplné opětovné použití v dalším výrobním procesu.
PRÁŠKOVÉ BARVY
COLOURLINE
COLOURLINE A1
MOODLINE
ARTLINE
GRAPHICLINE
PERFORACE
BASICLINE
REGULARLINE
SPREADLINE
DESIGNOVÉ POVRCHY
FUNKČNÍ POVRCHY
SYSTÉM S INTEGROVANÝM VYTÁPĚNÍM / CHLAZENÍM
VZDUCHOTECHNICKÉ KOMPONENTY
AIRBOX S – VENTIALČNÍ PŘÍVODNÍ JEDNOTKA
AIRBOX E – VENTILAČNÍ ODTAHOVÁ JEDNOTKA
AIRBEAM – TOPNÉ / CHLADÍCÍ TRÁMY
SVÍTIDLA
Možnost využití jednotlivých typů svítidel závisí na konkrétním podhledu
AKUSTICKÉ VLOŽKY
ACUSTICA – TEXTILNÍ AKUSTICKÁ VLOŽKA
INSULA – MINERÁLNÍ AKUSTICKÁ VLOŽKA
REVIZNÍ PROSTUPY
TECHNICKÝ LIST LMD-E 200 (PDF) – CZ
Specifikace NBS
WWW.THENBS.COM
WWW.RIBAPRODUCTSELECTOR.COM
Obsah BIM
WWW.BIMOBJECT.COM
info@lindner.cz nebo využijte kontaktní formulář zde: PODPORA
LMD-E 200 CELOPLOŠNÝ – CHARAKTERISTIKA
Podvěšené podhledy jsou nejuniverzálnější typy podhledů s nejrozsáhlejšími designovými možnostmi, kde není vidět nosná konstrukce, ale pouze podhledové kazety.
Podvěšený podhled LMD-E 200 je ekonomické řešení homogenního podhledu se skrytými spárami mezi kazetami, které jsou kladeny na sraz v obou směrech. Nosná konstrukce je nad zavěšenými kazetami a je ve tvaru písmene Z. Kazety jsou ukládány přes sebe a lze je vyjmout bez nutnosti užití nářadí.
- homogenní povrch stropu díky skryté nosné konstrukci
- kazety ukládané na sraz přes sebe pro jednolitý vzhled
- individuální design díky flexibilním tvarům a velikostem panelů
- rozsáhlé možnosti povrchových úprav
- prostorově i ekonomicky úsporný stropní systém s nízkou konstrukční výškou
- snadná údržba díky stropním panelům, které lze jednotlivě ovládat bez užití nářadí
- hygienické a snadno čistitelné
