LMD-E 210
Podhled s minimálními spárami a nezávislým uložením kazet
KOMPONENTY PODHLEDU LMD-E 210:
NOSNÁ KONSTRUKCE:
Nosný hákový I-profil zavětrovaný profiem L v kolmém směru na závěsech podle požadované nosnosti. Nosné profily jsou šroubově spojeny.
PODHLEDOVÉ KAZETY:
Kazety ukládané na skrytý nosný I-profil. Kazety jsou k sobě vedle sebe ukládány na sraz. Kazety lze vyjmout bez použití nářadí.
TECHNICKÁ DATA
Materiál: pozinkovaný ocelový plech
Hmotnost: cca 8 – 10 kg/m² (bez příslušenství / instalací)
Přístupnost servisu: možnost vyjmutí kazet bez nutnosti nářadí
Ukončení u stěny: stěnový L-úhelník, lišta se stínovou drážkou

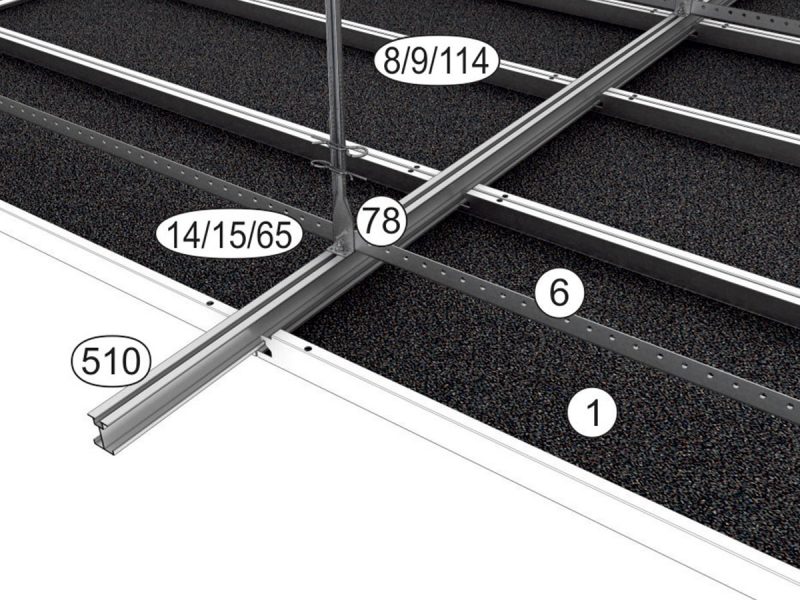

KONSTRUKCE
1 – podhledová deska
6 – L-profil
8/9/114 – závěs typ vernier
14/15/65 – šroubový spoj
78 – vrtací šroub
510 – dvojitý hákový profil I
PODHLEDOVÉ KAZETY
LMD-E 210 Typ 1:
zaháknutá
- délka: 250 – 2.500 mm 250 – 2.500 mm
- šířka: 200 – 650 mm 200 – 400 mm
- výška 40 mm
LMD-E 210 Typ 2:
zaháknutá
- délka: 250 – 3.000 mm
- šířka: 200 – 400 mm
- výška 50 mm
Podrobnější informace najdete v technických listech.
AKUSTICKÉ HODNOTY
vážený koeficient zvukové pohltivosti dle EN ISO 354: αw = 0,15 – 1,00
třída pohltivosti zvuku dle EN ISO 11654: E – A
koeficient zvukové pohltivosti – Noise Reduction Coefficient dle ASTM C 423: NRC = 0,15 – 0,95
Reakce na oheň
A2 – s1, d0 dle ČSN EN ISO 13501-1, COLOURLINE
A1 dle ČSN EN ISO 13501-1, COLOURLINE A1
třída A (IBC) dle ASTM E 84
třída expozice A (interiér) dle ČSN EN 13964, tabulka 8 a 9
DEKLARACE PRODUKTU
Deklarace poskytuje rozsáhlé informace o všech účincích produktu na životní prostředí. Může být použita ve fázi plánování nebo výběrového řízení k posouzení všech aspektů týkajících se udržitelnosti. Slouží jako databáze pro certifikační systémy budov, jako jsou LEED, DGNB, BNB a BREEAM.
VLASTNÍ PROHLÁŠENÍ (PDF) – ENG
EPD (Environmentální prohlášení o produktu)
Ocelová kazeta
Výrobek má specifické EPD podle platných norem.
Číslo prohlášení: EPD-LIN-20180192-IBC1-EN
EPD (Environmentální prohlášení o produktu) – OCEL (PDF) – ENG
Hliníková kazeta
Výrobek má specifické EPD podle platných norem.
Číslo prohlášení: EPD-TAI-20180164-IBC1-EN
EPD (Environmentální prohlášení o produktu) – HLINÍK (PDF) – ENG
CIRKULÁRNÍ EKONOMIKA / OBĚHOVÉ HOSPODÁŘSTVÍ
Produkt má certifikát Cradle to Cradle Certified® třídy “Gold”
CERTIFIKACE: 5312
Zavedením ideologie ekonomiky oběhu se vyhýbáme odpadům, toxickým látkám a znečištění životního prostředí. Cílem je dosáhnout technického cyklu, který zajistí oddělení jednotlivých součástí výrobku a jejich úplné opětovné použití v dalším výrobním procesu.
PRÁŠKOVÉ BARVY
COLOURLINE
COLOURLINE A1
MOODLINE
ARTLINE
GRAPHICLINE
PERFORACE
BASICLINE
REGULARLINE
SPREADLINE
FUNKČNÍ POVRCHY
SYSTÉM S INTEGROVANÝM VYTÁPĚNÍM / CHLAZENÍM
SVÍTIDLA
Možnost využití jednotlivých typů svítidel závisí na konkrétním podhledu
AKUSTICKÉ VLOŽKY
ACUSTICA – TEXTILNÍ AKUSTICKÁ VLOŽKA
INSULA – MINERÁLNÍ AKUSTICKÁ VLOŽKA
TECHNICKÝ LIST LMD-E 210 (PDF)
BROŽURA KOVOVÉ PODHLEDY (PDF)
Specifikace NBS
WWW.THENBS.COM
WWW.RIBAPRODUCTSELECTOR.COM
Obsah BIM
WWW.BIMOBJECT.COM
info@lindner.cz nebo využijte kontaktní formulář zde: PODPORA
LMD-E 210 CELOPLOŠNÝ – CHARAKTERISTIKA
Podvěšené podhledy jsou nejuniverzálnější typy podhledů s nejrozsáhlejšími designovými možnostmi, kde není vidět nosná konstrukce, ale pouze podhledové kazety.
Podvěšený podhled LMD-E 210 je ekonomické řešení homogenního podhledu. Nosná konstrukce je nad zavěšenými kazetami a jedná se o dvojitý hákový profil ve tvaru I. Kazety nejsou ukládány přes sebe jako v podhledu LMD-E 200, ale jsou uloženy na jeden závěsný profil nezávisle na sobě na sraz. Jednotlivé kazety lze vyjmout bez nutnosti užití nářadí. Téměř neomezená volba designového návrhu díky rozsáhlé nabídce barev nástřiků, perforací. K dispozici jsou typy kazet, které lze vyjmout bez použití nářadí.
- homogenní povrch stropu díky skryté nosné konstrukci
- kazety ukládané na sraz, nezávisle na sobě, pro jednolitý vzhled
- individuální design díky flexibilním tvarům a velikostem kazet
- rozsáhlé možnosti povrchových úprav
- prostorově úsporný stropní systém s nízkou konstrukční výškou
- snadná údržba díky stropním panelům, které lze jednotlivě vyjmout
- hygienické a snadno čistitelné
