LMD-E 213
Podhled se závěsným profilem zajišťujícím jednotnou šířku spáry
Komponenty podhledu LMD-E 213:
NOSNÁ KONSTRUKCE:
Nosné profily ve 2 kolmých směrech na závěsech podle požadované nosnosti. Horní profilů L zavětruje závěsný profil C.
PODHLEDOVÉ KAZETY:
Kazety různých tvarů ukládané na skryté nosné profily. Kazety jsou zavěšeny na nosný C s mezerami, který mohou být zajištěny distančníky a tím tvoří výrazný rastrový vzhled. Kazety lze vyjmout nebo sklopit v závislosti na typu kazety.
TECHNICKÁ DATA
Materiál: pozinkovaný ocelový plech
Hmotnost: cca 8 – 10 kg/m² (bez příslušenství / instalací)
Přístupnost servisu: možnost sklopení a posunu kazety nebo úplného vyjmutí kazet bez nutnosti nářadí
Ukončení u stěny: stěnový L-úhelník, lišta se stínovou drážkou, otevřená spára

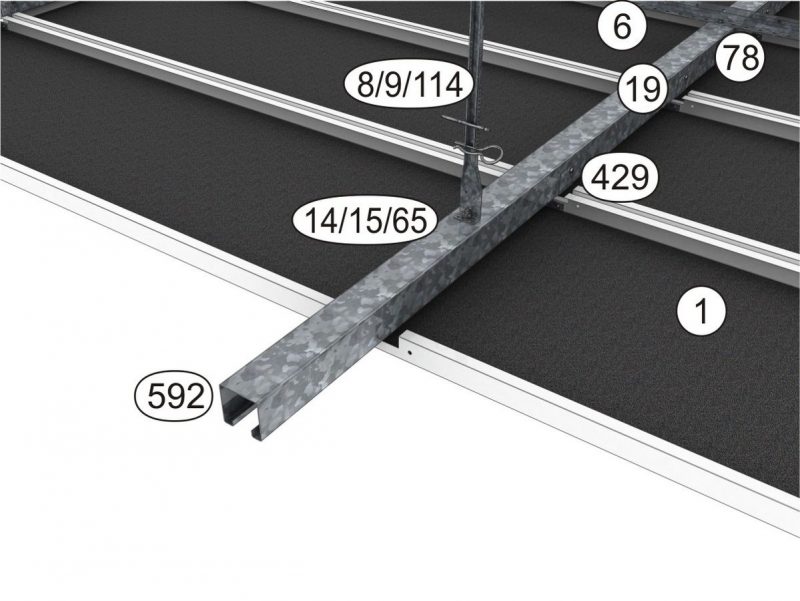

KONSTRUKCE
1 – podhledová kazeta
6 – L-profil
8/9/114 – závěs
14/15/65 – šroubový spoj
19 – šroubový spoj
78 – šroubový spoj
429 – distančník
592 – závěsný profil ve tvaru C
PODHLEDOVÉ DESKY
LMD-E 213 Typ 1:
zavěšená
- délka: 250 – 3.000 mm
- šířka: 200 – 1.250 mm
- výška: 30, 40, 50 mm
- šířka spáry: 10, 15, 20, 25, 30 mm
LMD-E 213 Typ 2:
zavěšená s háčky na rámu kazety, sklopitelná < 1.2 m²
- délka: 250 – 3.300 mm
- šířka: 200 – 1.250 mm
- výška: 30, 40, 50 mm
- šířka spáry: 10, 15, 20, 25, 30 mm
LMD-E 213 Typ 3:
zavěšená s háčky na rámu kazety, sklopitelná
- délka: 250 – 3.000 mm
- šířka: 200 – 1.250 mm
- výška: 30, 40, 50 mm
- šířka spáry: 10, 15, 20, 25, 30 mm
Podrobnější informace najdete v technických listech.
AKUSTICKÉ HODNOTY
vážený koeficient zvukové pohltivosti dle EN ISO 354: αw = 0,15 – 1,00
třída pohltivosti zvuku dle EN ISO 11654: E – A
koeficient zvukové pohltivosti – Noise Reduction Coefficient dle ASTM C 423: NRC = 0,15 – 0,95
Reakce na oheň
A2 – s1, d0 dle ČSN EN ISO 13501-1, COLOURLINE
A1 dle ČSN EN ISO 13501-1, COLOURLINE A1
třída A (IBC) dle ASTM E 84
třída expozice A (interiér) dle ČSN EN 13964, tabulka 8 a 9
DEKLARACE PRODUKTU
Deklarace poskytuje rozsáhlé informace o všech účincích produktu na životní prostředí. Může být použita ve fázi plánování nebo výběrového řízení k posouzení všech aspektů týkajících se udržitelnosti. Slouží jako databáze pro certifikační systémy budov, jako jsou LEED, DGNB, BNB a BREEAM.
VLASTNÍ PROHLÁŠENÍ (PDF) – ENG
EPD (Environmentální prohlášení o produktu)
Ocelová kazeta
Výrobek má specifické EPD podle platných norem.
Číslo prohlášení: EPD-LIN-20180192-IBC1-EN
EPD (Environmentální prohlášení o produktu) – OCEL (PDF) – ENG
Hliníková kazeta
Výrobek má specifické EPD podle platných norem.
Číslo prohlášení: EPD-TAI-20180164-IBC1-EN
EPD (Environmentální prohlášení o produktu) – HLINÍK (PDF) – ENG
CIRKULÁRNÍ EKONOMIKA / OBĚHOVÉ HOSPODÁŘSTVÍ
Produkt má certifikát Cradle to Cradle Certified® třídy “Gold”
CERTIFIKACE: 5312
Zavedením ideologie ekonomiky oběhu se vyhýbáme odpadům, toxickým látkám a znečištění životního prostředí. Cílem je dosáhnout technického cyklu, který zajistí oddělení jednotlivých součástí výrobku a jejich úplné opětovné použití v dalším výrobním procesu.
PRÁŠKOVÉ BARVY
COLOURLINE
COLOURLINE A1
MOODLINE
ARTLINE
GRAPHICLINE
PERFORACE
BASICLINE
REGULARLINE
SPREADLINE
DESIGNOVÉ POVRCHY
FUNKČNÍ POVRCHY
OCHRANA PROTI EXPLOZI
až 63 kPa explozivního tlaku
SEISMICKÁ BEZPEČNOST
kvalifikace dle AC 156/Eurocode/SIA 261
SYSTÉM S INTEGROVANÝM VYTÁPĚNÍM / CHLAZENÍM
VZDUCHOTECHNICKÉ KOMPONENTY
AIRBOX S – VENTIALČNÍ PŘÍVODNÍ JEDNOTKA
AIRBOX E – VENTILAČNÍ ODTAHOVÁ JEDNOTKA
AIRBEAM – TOPNÉ / CHLADÍCÍ TRÁMY
SVÍTIDLA
Možnost využití jednotlivých typů svítidel závisí na konkrétním podhledu
AKUSTICKÉ VLOŽKY
ACUSTICA – TEXTILNÍ AKUSTICKÁ VLOŽKA
INSULA – MINERÁLNÍ AKUSTICKÁ VLOŽKA
REVIZNÍ POKLOPY
ODOLNOST PROTI NÁRAZU MÍČŮ – SPORTOVNÍ HALY A TĚLOCVIČNY
ODOLNOST PROTI VĚTRU – EXTERIÉRY
TECHNICKÝ LIST LMD-E 213 (PDF)
BROŽURA KOVOVÉ PODHLEDY (PDF)
Specifikace NBS
WWW.THENBS.COM
WWW.RIBAPRODUCTSELECTOR.COM
Obsah BIM
WWW.BIMOBJECT.COM
info@lindner.cz nebo využijte kontaktní formulář zde: PODPORA
LMD-E 213 CELOPLOŠNÝ – CHARAKTERISTIKA
Podvěšené podhledy jsou nejuniverzálnější typy podhledů s nejrozsáhlejšími designovými možnostmi, kde není vidět nosná konstrukce, ale pouze podhledové kazety.
Podvěšený podhled LMD-E 213 je ekonomické řešení homogenního podhledu s výraznými spárami mezi kazetami v obou směrech. Nosná konstrukce je skrytá nad zavěšenými kazetami. Flexibilní tvary kazet, jako jsou obdélníkové, lichoběžníkové nebo trojúhelníkové umožňují individuální možnosti návrhu související s projektem. Téměř neomezená volba designového návrhu díky rozsáhlé nabídce barev nástřiků, perforací. K dispozici jsou typy kazet, které lze vyjmout či sklopit na pantech a posouvat bez použití nářadí.
Některé specifické typy podhledů testované na bezpečnost při explozích v interiérech v exponovaných místech budov.
- nosná konstrukce skrytá nad kazetami
- homogenní povrch stropu s přiznanými spárami
- individuální design díky flexibilním tvarům a velikostem panelů
- rozsáhlé možnosti povrchových úprav
- prostorově úsporný stropní systém s nízkou konstrukční výškou
- snadná údržba díky stropním panelům, které lze jednotlivě ovládat, sklopit a posouvat bez nářadí
- hygienické a snadno čistitelné
