LMD-St 215

LMD-St 215

BEZRÁMOVÉ KAZETY A OTEVŘENÉ SPÁRY PRO LINIOVÁ SVÍTIDLA

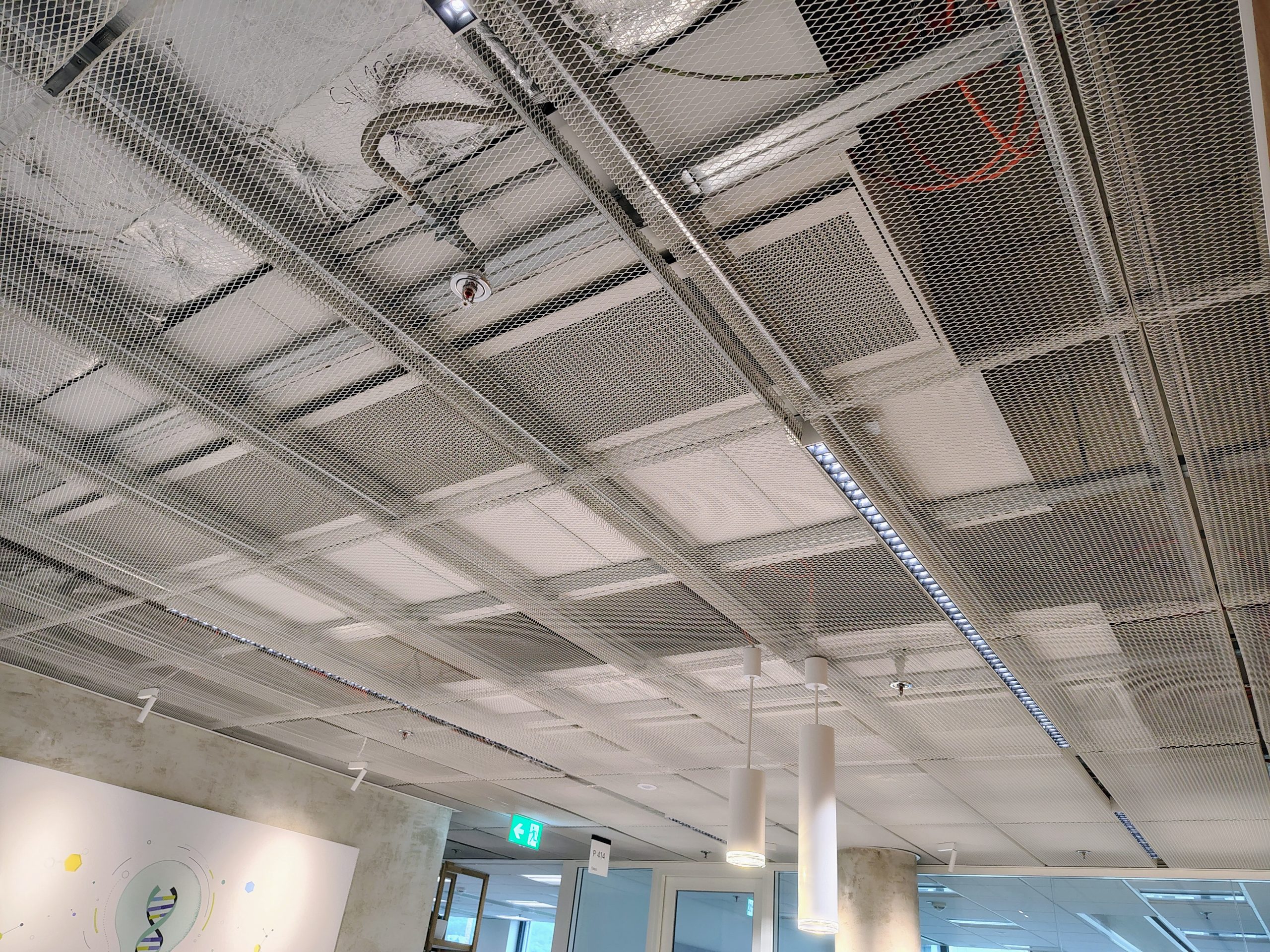

Podhled z tahokovu LMD-St 215 pohled zdola

Komponenty podhledu LMD-St 215:

NOSNÝ PROFIL:

Nosné hákové Z-profily, které lze umístit v libovolné vzdálenosti od sebe podle potřeby vytvoření mezery mezi kazetami. Do této mezery lze vkládat svítidla. V kolmém směru jsou hákové Z-profily spojkami zavěšeny na CD profily, které jsou zavěšeny na závěsech typu vernier.

PODHLEDOVÉ KAZETY:

Kazety jsou bezrámové, respektive rám kazety je tvořen pouze ohnutím tahokovového plechu. Kazety jsou zavěšeny na nosné hákové Z-profily. Kazety lze vyjmout.

TECHNICKÁ DATA

Materiál: pozinkovaný ocelový plech
Hmotnost: cca 7 – 9 kg/m² (bez příslušenství / instalací)
Přístupnost servisu: vyjímatelné
Ukončení u stěny: stěnový L-úhelník, stínová lišta, otevřená spára v místě připojení na stěnu

KONSTRUKCE

2 – podhledová kazeta

7/8/9- závěs typ vernier

18/19 samořezný vrut
23 – hákový Z-profil

24 – spojka CD-profilu a hákového Z-profilu

26 – CD-profil

1044 – distační podložka pro Z-profil

PODHLEDOVÉ KAZETY

LMD-St 215 Typ 1:

Uložená na podélné straně, bezrámová

  • délka: 250 – 2.000 mm
  • šířka: 200 – 750 mm
  • výška: 65 mm
  • šířka spáry: ∼ 20 mm

Podrobnější informace najdete v technických listech.

AKUSTICKÉ HODNOTY

vážený koeficient zvukové pohltivosti dle EN ISO 354: αw = 0,15 – 1,00
třída pohltivosti zvuku dle EN ISO 11654: E – A
koeficient zvukové pohltivosti – Noise Reduction Coefficient dle ASTM C 423: NRC = 0,15 – 0,90

CERTIFIKÁT AKUSTICKÉ ZKOUŠKY

Reakce na oheň

A2 – s1, d0 dle ČSN EN 13501-1
třída A (IBC) dle ASTM E 84

třída expozice A (interiér) dle ČSN EN 13964, tabulka 8 a 9

DEKLARACE PRODUKTU

Deklarace poskytuje rozsáhlé informace o všech účincích produktu na životní prostředí. Může být použita ve fázi plánování nebo výběrového řízení k posouzení všech aspektů týkajících se udržitelnosti. Slouží jako databáze pro certifikační systémy budov, jako jsou LEED, DGNB, BNB a BREEAM.

VLASTNÍ PROHLÁŠENÍ (PDF) – ENG

EPD (Environmentální prohlášení o produktu)

Ocelová kazeta

Výrobek má specifické EPD podle platných norem.
Číslo prohlášení: EPD-LIN-20180192-IBC1-EN

EPD (Environmentální prohlášení o produktu)  – OCEL (PDF) – ENG

Hliníková kazeta

Výrobek má specifické EPD podle platných norem.
Číslo prohlášení: EPD-TAI-20180164-IBC1-EN
EPD (Environmentální prohlášení o produktu)  – HLINÍK (PDF) – ENG

CIRKULÁRNÍ EKONOMIKA / OBĚHOVÉ HOSPODÁŘSTVÍ

Zavedením ideologie ekonomiky oběhu se vyhýbáme odpadům, toxickým látkám a znečištění životního prostředí. Cílem je dosáhnout technického cyklu, který zajistí oddělení jednotlivých součástí výrobku a jejich úplné opětovné použití v dalším výrobním procesu.

PRÁŠKOVÉ BARVY

COLOURLINE
MOODLINE

TAHOKOV

MESHDESIGN LIGHT

SVÍTIDLA

LK 73 – SVĚTELNÝ KANÁL

AKUSTICKÉ VLOŽKY

ACUSTICA – TEXTILNÍ AKUSTICKÁ VLOŽKA

POHLCOVAČE HLUKU

Podhledy z tahokovu vybavené na zadní straně pohlcovači hluku mají velmi dobrou zvukovou pohltivost

LMD-ABSORBER

TECHNICKÝ LIST LMD-ST 215 (PDF)
BROŽURA KOVOVÉ PODHLEDY (PDF)

DOWNLOADCENTER – EN

Obsah BIM
WWW.BIMOBJECT.COM

V případě zájmu o zaslání technických listů nebo detailů nám zašlete žádost emailem na
info@lindner.cz nebo využijte kontaktní formulář zde: PODPORA

LMD-St 215 TAHOKOVOVÝ – CHARAKTERISTIKA

Tahokovové podhledy jsou velmi oblíbené podhledy industriálního vzhledu.

Tahokovový podhled LMD-St 215 disponuje výraznými přiznanými spárami mezi kazetami v libovolné šířce a umožňuje tak např. využití liniových svítidel. Kazety nemají pevný rám a jsou celé vymodelované z ohnutého tahokovu. Bezrámové kazety v kombinaci s povrchem MESHdesign Light umožňují vytvořit jednolitý a maximálně vzdušný vzhled podhledu. Nosná konstrukce je umístěná nad rovinou podhledu, jedná se tedy o formu podvěšeného podhledu. Podhled lze na zadní straně doplnit pohlcovači hluku nebo akustickou vložkou a zlepšit tak zvukovou pohltivost podhledu.

  • kazety bez plných rámečků zaručují maximální jednolitý a vzdušný podhledu
  • možnost vytvoření libovolné mezery mezi podhledovými kazetami jako designového prvku nebo pro umístění svítidel
  • snadné přizpůsobení tvaru místnosti
  • mnoho vzhledů tahokovu jemného vzhledu
  • mezery mezi kazetami jsou možné v obou směrech
  • tahokov jako výplň umožňuje snadný přehled o rozvodech nad podhledem
  • snadná revize díky možnosti vyjmutí kazet
