LMD-St 312

LMD-St 312

– tahokovový podhled s rámovými kazetami určený do chodeb

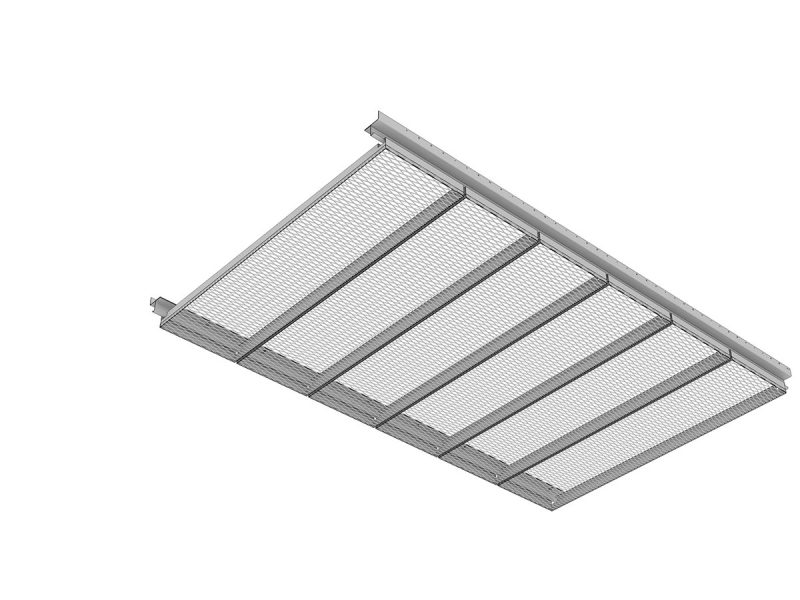

Podhled z tahokovu LMD-St 312 pohled zdola

Komponenty tahokovového podhledu LMD-St 312:

NOSNÝ PROFIL:

Nosné stěnové L-profily, ke kterým je přišroubovaný závěsný hákový profil. Tento způsob nosné konstrukce umožňuje přizpůsobení se nerovnostem stěn. Na tento profil jsou zavěšovány kazety.

PODHLEDOVÉ KAZETY:

Obdélníkové kazety ukládané na hákové profily. Kazety jsou delší stranou k sobě ukládány na sraz. Kazety lze vyjmout nebo sklopit v závislosti na typu kazety bez použití speciálních nástrojů.

TECHNICKÁ DATA

Materiál: pozinkovaný ocelový plech
Váha: cca 14 – 16 kg/m² (bez příslušenství / instalací)
Přístupnost servisu: možnost vyjmutí nebo sklopení kazet bez nutnosti nářadí
Ukončení u stěny: stěnový L-úhelník, hákový profil

KONSTRUKCE

2 – podhledová kazeta

7/8/9- závěs typ vernier

14/15/16/17 šroubový spoj
22 – hákový Z-profil

150 – stěnový L-profil

PODHLEDOVÉ KAZETY

LMD-St 312 Typ 3:

Zaháknutá, tahokov ohnutým nahoru přes hranu

  • délka: 250 – 3.000 mm
  • šířka: 200 – 1.250 mm
  • výška: 63,5 – 66 mm
  • šířka spáry: 10 – 20 mm

LMD-St 312 Typ 4:

Zaháknutá, tahokov zahraněný s okrajem

  • délka: 250 – 3.000 mm
  • šířka: 200 – 1.250 mm
  • výška: 55,5 – 58 mm
  • šířka spáry: 10 – 25 mm

LMD-St 312 Typ 5:

Zaháknutá / sklopitelná, tahokov zahraněný s okrajem

  • délka: 250 – 3.000 mm
  • šířka: 200 – 1.250 mm
  • výška: 55,5 – 58 mm
  • šířka spáry: 10 – 25 mm

LMD-St 312 Typ 6:

Zaháknutá / sklopitelná, tahokov ohnutým nahoru přes hranu

  • délka: 250 – 3.000 mm
  • šířka: 200 – 1.250 mm
  • výška: 63,5 – 66 mm
  • šířka spáry: 10 – 30 mm

LMD-St 312 Typ 8:

Zaháknutá, tahokov připevněný k rámu

  • délka: 250 – 2.000 mm
  • šířka: 200 – 625 mm
  • výška: 51,5 – 54 mm
  • šířka spáry: 10 – 25 mm

LMD-St 312 Typ 9:

Zaháknutá / sklopitelná, tahokov připevněný k rámu

  • délka: 250 – 2.000 mm
  • šířka: 200 – 625 mm
  • výška: 51,5 – 54 mm
  • šířka spáry: 10 – 25 mm

Podrobnější informace najdete v technických listech.

AKUSTICKÉ HODNOTY

vážený koeficient zvukové pohltivosti dle EN ISO 354: αw = 0,15 – 1,00
třída pohltivosti zvuku dle EN ISO 11654: E – A
koeficient zvukové pohltivosti – Noise Reduction Coefficient dle ASTM C 423: NRC = 0,15 – 0,90

CERTIFIKÁT AKUSTICKÉ ZKOUŠKY

Reakce na oheň

A2-s1, d0 dle ČSN EN 13501-1
třída A (IBC) dle ASTM E 84

třída expozice A (interiér) dle ČSN EN 13964, tabulka 8 a 9

DEKLARACE PRODUKTU

Deklarace poskytuje rozsáhlé informace o všech účincích produktu na životní prostředí. Může být použita ve fázi plánování nebo výběrového řízení k posouzení všech aspektů týkajících se udržitelnosti. Slouží jako databáze pro certifikační systémy budov, jako jsou LEED, DGNB, BNB a BREEAM.

PROHLÁŠENÍ (PDF)

EPD (Environmentální prohlášení o produktu)

Výrobek má specifické EPD podle platných norem. (EN 15804/ISO 14025)
Číslo prohlášení: EPD-LIN-20180192-IBC1-EN

EPD (Environmentální prohlášení o produktu) (PDF)

EKONOMIKA OBĚHU

Zavedením ideologie ekonomiky oběhu se vyhýbáme odpadům, toxickým látkám a znečištění životního prostředí. Cílem je dosáhnout technického cyklu, který zajistí oddělení jednotlivých součástí výrobku a jejich úplné opětovné použití v dalším výrobním procesu.

PRÁŠKOVÉ BARVY

COLOURLINE
MOODLINE

TAHOKOV

MESHDESIGN

MESHDESIGN VIVA

FUNKČNÍ POVRCHY

METEO

SVÍTIDLA

LK 73 – SVĚTELNÝ KANÁL

AKUSTICKÉ VLOŽKY

ACUSTICA – TEXTILNÍ AKUSTICKÁ VLOŽKA

REVIZNÍ POKLOPY

LMD-RK 20 – REVIZNÍ POKLOP Z VÝPNÍ Z TAHOKOVU

POHLCOVAČE HLUKU

Podhledy z tahokovu vybavené na zadní straně pohlcovači hluku mají velmi dobrou zvukovou pohltivost

LMD-ABSORBER

TECHNICKÝ LIST LMD-ST 312 (PDF)
BROŽURA KOVOVÉ PODHLEDY (PDF)

DOWNLOADCENTER – EN

Obsah BIM
WWW.BIMOBJECT.COM

V případě zájmu o zaslání technických listů nebo detailů nám zašlete žádost emailem na
info@lindner.cz nebo využijte kontaktní formulář zde: PODPORA

LMD-St 312 – CHARAKTERISTIKA

Tahokovové podhledy jsou velmi oblíbené podhledy industriálního vzhledu.

Chodbový tahokovový podhled LMD-St 312 je vhodný do chodeb, kde je záměrem klást desky od stěny ke stěně a kde lze využít výhody přizpůsobení se nerovnostem stěn. To umožňuje způsob uložení desek na skryté závěsné háky, které vytvářejí v rovině podhledu v místě napojení na stěnu stínovou drážku. Konstrukce umožňuje úplné vyjmutí kazet nebo jejich sklopeny a posun bez nutnosti užití nářadí. Podhled lze na zadní straně doplnit pohlcovači hluku nebo akustickou vložkou a zlepšit tak zvukovou pohltivost podhledu.

  • volně položené kazety od stěny ke stěně
  • kompenzace nerovností chodbových stěn
  • mohou být kombinovány se sádrokartonovými konstrukcemi
  • mnoho vzhledů tahokovů
  • snadný přehled o rozvodech nad podhledem díky tahokovu a způsobu zavěšení – sklápění kazet
