LMD-B 110

– kovový podhled s viditelnými bandrastry ve dvou na sebe kolmých směrech

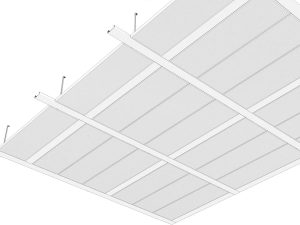

Kovový podhled LMD-B 110 pohled zdola

Komponenty bandrastrového podhledu LMD-B 110:

BANDRASTR:

Nosný pás zavěšený spojkami na závěs typu vernier. Je umístěný většinou kolmo na fasádu a slouží pro uložení desek a případně kotvení příček.

  • Profil je standardně rovný, ale může být se stínovými drážkami
  • Šířka bandrastru 100, 125, 150, nebo 200 m
PODHLEDOVÉ KAZETY:

Obdélníkové kazety ukládané na nosné bandrastry. Kazety jsou k sobě vedle sebe ukládány na sraz. Kazety lze vyjmout nebo sklopit v závislosti na typu kazety.

Přeslech mezi místnostmi lze zlepšit polopříčkou nad bandrastrem nebo přidáním sdk desky na podhledové kazety (LMD-B 100 SD). Do bandrastrů lze vkládat svítidla

TECHNICKÁ DATA

Materiál: pozinkovaný ocelový plech
Váha: cca 8 – 10 kg/m² (bez příslušenství / instalací)
Přístupnost servisu: možnost sklopení a posunu kazety nebo úplného vyjmutí kazet bez nutnosti nářadí
Ukončení u stěny: stěnový L-úhelník, lišta se stínovou drážkou, otevřená spára

KONSTRUKCE

1 – podhledová deska
6 – L-profil
8/9/55 – závěs typ vernier
54 – bandrastr
61 – sloupek
78 – šroubový spoj

PODHLEDOVÉ DESKY

LMD-B 110 Typ 1:

pokládané na bandrastr

  • délka: 250 – 3.300 mm
  • šířka: 200 – 1.250 mm

LMD-B 110 Typ 2:

pokládané na bandrastr s hákovým uložením

  • délka: 250 – 3.300 mm
  • šířka: 200 – 1.250 mm

LMD-B 110 Typ 3:

pokládané na bandrastr s výřezem pro sklopení desky

  • délka: 250 – 3.300 mm
  • šířka: 200 – 1.250 mm

LMD-B 110 Typ 4:

pokládané na bandrastr s pantem nebo hákem pro sklopení a posun na delší straně

  • délka: 250 – 2.200 mm                 2.201 – 3.000 mm
  • šířka: 200 – 1.250 mm                  200 – 625 mm

LMD-B 110 Type 6:

pokládané na bandrastr s pantem nebo hákem pro sklopení a posun na kratší straně

  • délka: 250 – 2.200 mm                 2.201 – 3.000 mm
  • šířka: 200 – 1.250 mm                   200 – 625 mm

Podrobnější informace najdete v technických listech.

AKUSTICKÉ HODNOTY

vážený koeficient zvukové pohltivosti dle EN ISO 354: αw = 0,15 – 1,00
třída pohltivosti zvuku dle EN ISO 11654: E – A
koeficient zvukové pohltivosti – Noise Reduction Coefficient dle ASTM C 423: NRC = 0,15 – 0,95

Reakce na oheň

A2-s1, d0 (nehořlavé) dle ČSN EN ISO 140
třída A (IBC) dle ASTM E 84

POŽÁRNÍ STABILITA

Požární stabilita dle EN 13501-2: 45 minut

třída expozice A (interiér) dle ČSN EN 13964, tabulka 8 a 9

DEKLARACE PRODUKTU

Deklarace poskytuje rozsáhlé informace o všech účincích produktu na životní prostředí. Může být použita ve fázi plánování nebo výběrového řízení k posouzení všech aspektů týkajících se udržitelnosti. Slouží jako databáze pro certifikační systémy budov, jako jsou LEED, DGNB, BNB a BREEAM.

PROHLÁŠENÍ (PDF)

EPD (Environmentální prohlášení o produktu)

Výrobek má specifické EPD podle platných norem. (EN 15804/ISO 14025)
Číslo prohlášení: EPD-LIN-2014223-IAA1-CS

EPD (Environmentální prohlášení o produktu) (PDF)

EKONOMIKA OBĚHU

Produkt má certifikát C2C v certifikátu “Silver”
CERTIFIKACE: 3187
Zavedením ideologie ekonomiky oběhu se vyhýbáme odpadům, toxickým látkám a znečištění životního prostředí. Cílem je dosáhnout technického cyklu, který zajistí oddělení jednotlivých součástí výrobku a jejich úplné opětovné použití v dalším výrobním procesu.

TECHNICKÝ LIST LMD-B 110 (PDF)
BROŽURA KOVOVÉ PODHLEDY (PDF)

DOWNLOADCENTER – EN

Obsah BIM
WWW.BIMOBJECT.COM

V případě zájmu o zaslání technických listů nebo detailů nám zašlete žádost emailem na
info@lindner.cz nebo využijte kontaktní formulář zde: PODPORA

LMD-B 110 – CHARAKTERISTIKA

Bandrastrové podhledy jsou vhodné tam, kde se plánují změny pomocí přemístitelných příček. Podhled LMD-B 110 je bandrastrový podhled s bandrastry ve dvou na sebe kolmých směrech. Tento typ podhledu je vhodný tam, kde se očekává možnost instalace dělících příček ve dvou směrech. Do bandrastrů je možné kotvit příčky bez omezení odklápění podhledových kazet.

  • možné použít více způsobů vyjímání nebo sklápění desek
  • prostorově úsporný stropní systém s nízkou konstrukční výškou
  • patří cenově k levnějším typům podhledů
